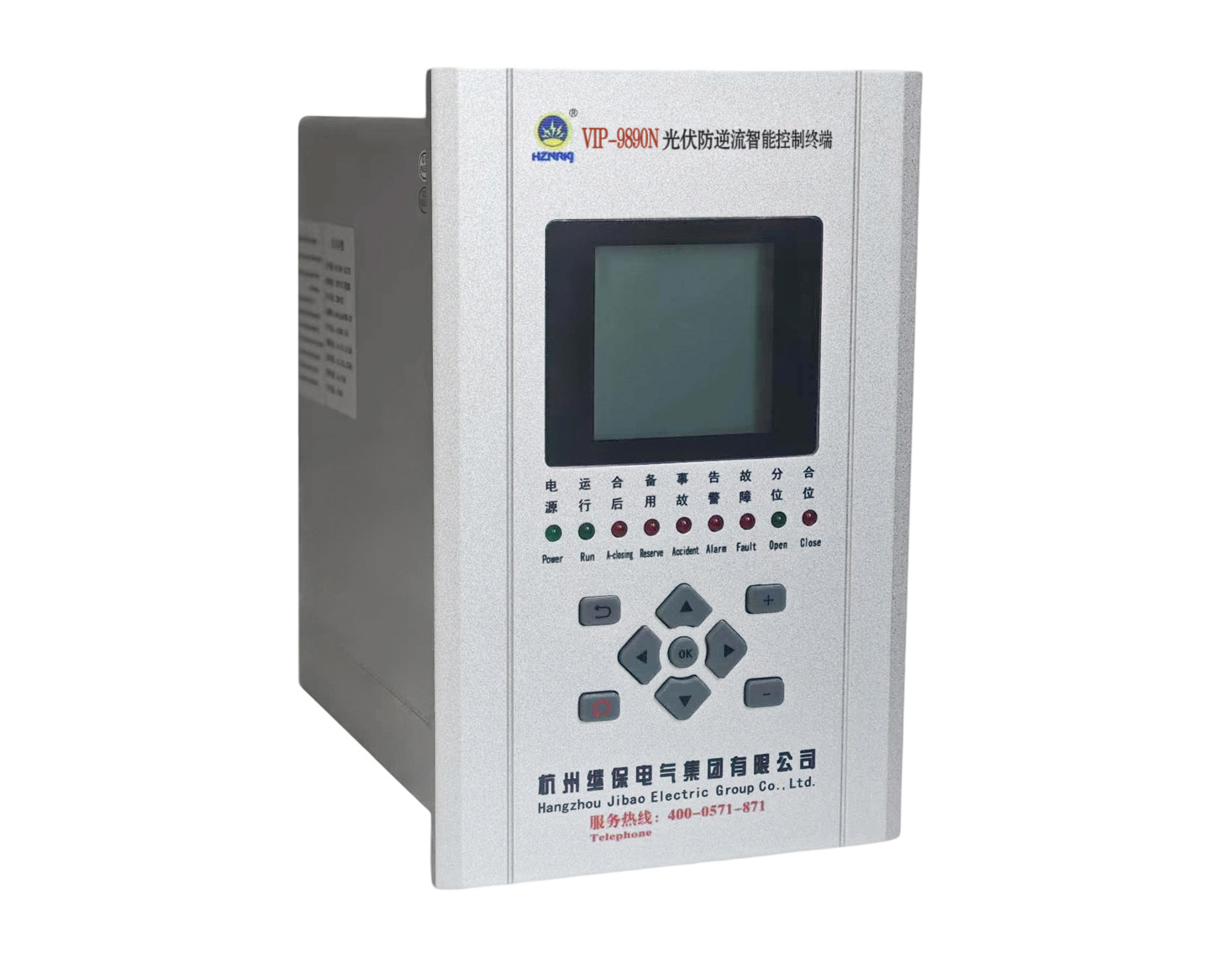

VIP-9890N光伏防逆流智能控制终端（柔性+硬控）

光伏防逆流智能控制装置的介绍

       VIP-9890N防逆流智能控制终端，主要针对分布式光伏发电的用户，选择“自发自用，余电不上网”的模式，可减少电费支出和对传统能源的依赖，降低碳排放和环境污染，促进清洁能源的普及和应用。

       防逆流保护传统要求，是当检测到发电功率超出用电负荷时，立即解列并网开关，从而断开光伏发电与电网之间的联系，起到防止倒送电的目的。

       VIP-9890N防逆流智能控制终端，是我司专门为适应分布式光伏发电场“自发自用，余电不上网”用户对功率控制的需求，在防逆流解列之前，增加了自我群控群调的策略，即在无需接受上级调度指令的情况下，自已可主动通过动态实时调控逆变器的输出功率，持续将光伏发电功率始终控制在用电负荷以下一定范围内，从而帮助用户有效减少电网用电，最大化利用自发自用能源，降低因倒送电被罚款的风险。

光伏防逆流智能控制终端主要特点

       高标准保护硬件设计：采用 Freescal 32 位 V2 核单片机技术，内含高精度的 A/D 转换器，精度高、响应快、系统稳定性好，专用于防逆保护功能；

       高标准通讯硬件设计：采用高速 32 位工业控制 CPU，实时多任务嵌入式 linux 操作系统做为系统平台。具有运行可靠，抗干扰能力强，响应速度快，易于扩展，易于维护与调试，并集成了强大而灵活的规约库，兼容国内、国外各大保护、逆变器等主要生产厂商的通信规约，作用于数据汇总和边缘计算，以实现全覆盖的分布式光伏的数据建模，实现电站内的采集和控制、调节一体化设备。

       保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）；

       控制策略采用数据预判机制，判断采集数据的有效性，保证系统的可靠控制；

       采用智能化分配策略，保证调节精度和光伏逆变器最优运行模式；

       采用渐近式处理算法，确保光伏电站最大功率及功率变化率不超过给定值；

       完善的闭锁机制，考虑数据无效、通讯中断等异常条件，灵活可设，为正确调度和控制提供可靠闭锁；

       采用嵌入式软硬件平台设计实现，重要环节均采用双冗余设计，可靠性高，符合电力系统通信和控制设备的技术要求；

       控制终端标配 2 个对外以太网口，6 个 RS485 口，支持多种通信规约接入和转出方式：TCP/UDP/IEC101/IEC104/Modbus-RTU/Modbus-tcp，满足并网柜保护、逆变器、箱变测控的多种不同通讯方式接入，兼与升压站监控系统、光伏逆变器监控系统的通信要求。

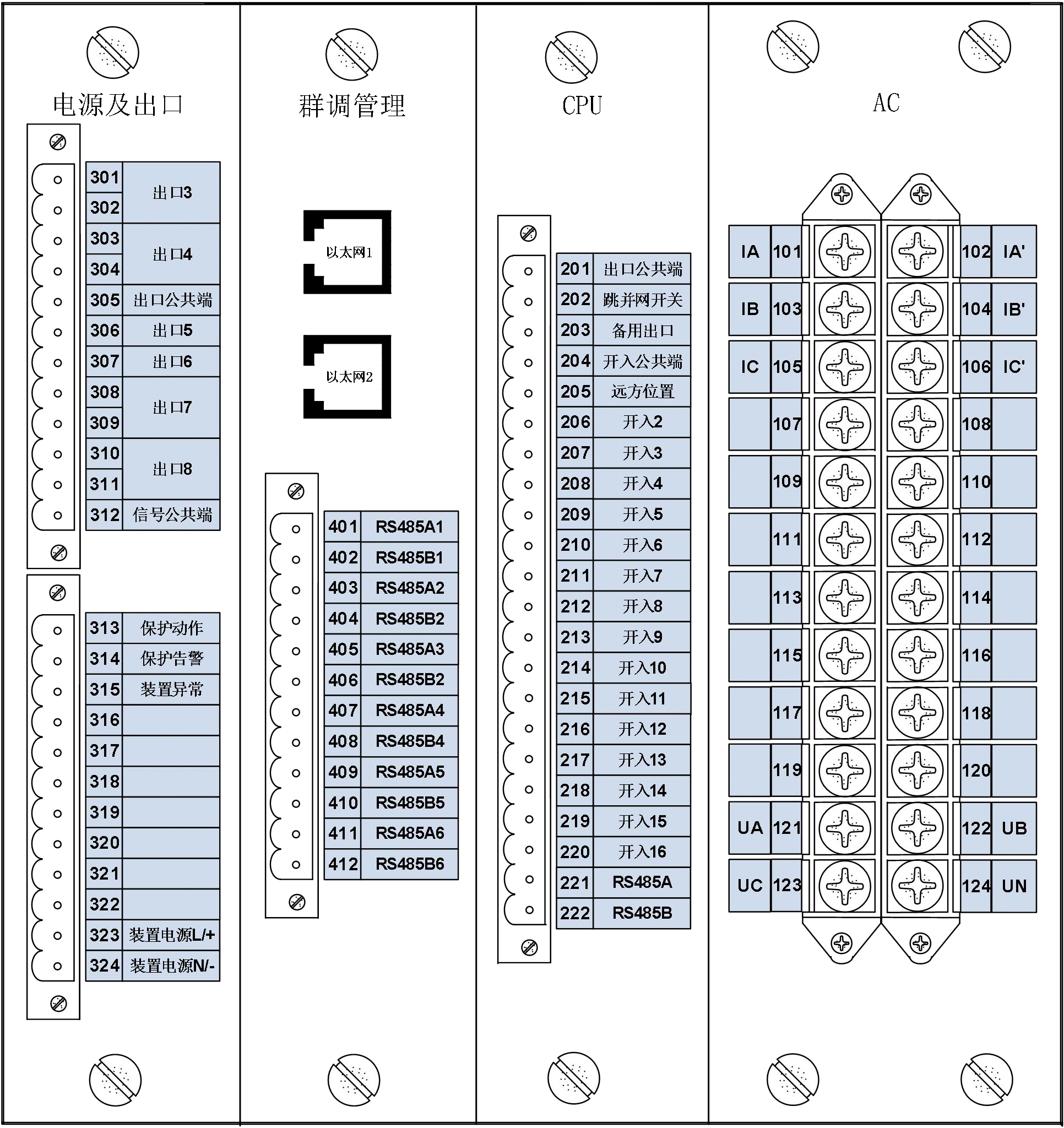

防逆流智能控制终端的背部示意图
