开关柜弧光保护系统配置方案
弧光保护的配置旨在快速切除因内部电弧故障（弧光）造成的严重危害。但是市场上有很多种类的弧光保护，分为母线弧光保护和馈线弧光保护。很多客户就不知道母线弧光保护装置和馈线弧光保护装置应该如何配置，下面我将为您提供几个详细、专业且可操作的配置方案。
一套完整的弧光保护系统通常由三部分组成：
1. 弧光保护装置：系统的“大脑”，负责接收、处理信号，并执行逻辑判断，发出跳闸指令。
2. 弧光传感器（探头）：安装在开关柜内的各个隔室（如母线室、断路器室、电缆室等），用于检测特定波长的弧光信号，光纤式传感器比较多。
3. 保护电流：通常利用现有的电流互感器（CT） 提供的电流信号。采用“弧光+电流”的双判据原理，是提高可靠性、防止误动的关键。
方案一：每台柜子一台馈线弧光保护装置+4个探头
1.项目背景：本项目是河南某新能源电池制造厂10kV配电工程，客户对于弧光保护系统要求是在控制成本的前提下做到安全防护，将故障影响范围缩小。
2.弧光保护配置方案：我们的方案是在每台柜子加装一台馈线弧光保护装置，每台柜子配置4只弧光传感器分别布置在本开关柜的母线室、断路器室、电缆室。
3.优点：成本低、故障影响范围小、后期维护成本低。
方案二：母线弧光保护装置+馈线弧光保护装置

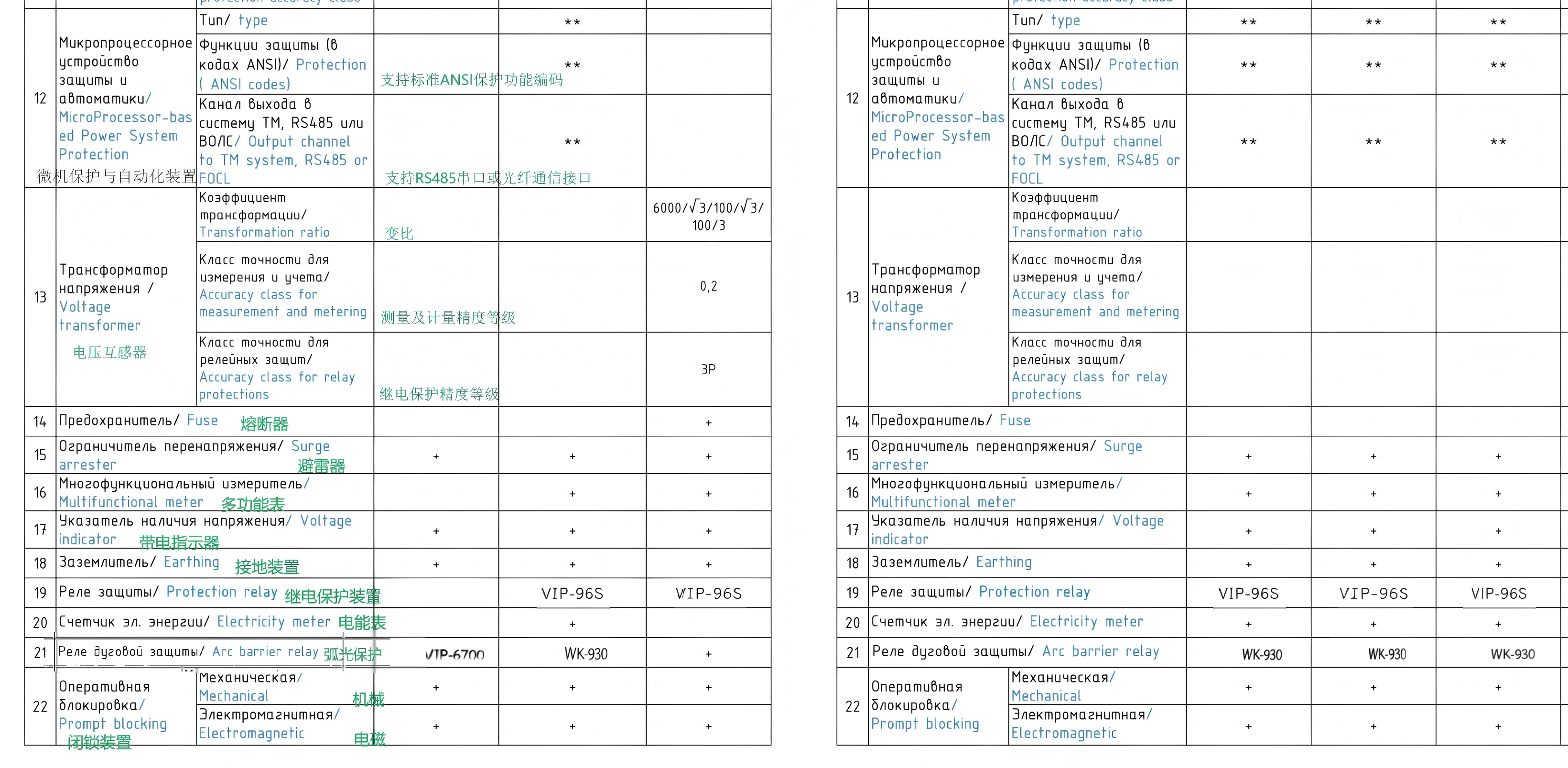

1.项目背景：这个项目是业主是乌兹别克斯坦国家电网，对应一座10kV的变电站的开关柜弧光保护配置方案。要求方案合理、装置可靠、成本合理即可。
2.弧光保护配置方案：
①在每段母线进线柜安装一台母线弧光保护装置，其对应的弧光传感器布置在对应母线上所有开关柜的母线室中。当母线上有“弧光信号”和“故障电流信号”时，动作进线开关。
②在每个馈线柜中安装一台馈线弧光保护装置，其对应的弧光传感器布置在对应开关柜的断路器室和电缆室中。当对应的馈线柜中有“弧光信号”和“故障电流信号”时，动作对应的馈线开关。
3.配置优点：
①弧光+故障电流的双重判据极大降低了因传感器误感应（如照明灯、检修手电筒、开门）而误跳闸的风险。
②故障定位更精准，避免“误判”造成的大幅度停电带来的损失，也简化了故障后的处理。
③母线弧光+馈线弧光保护的配置方案可以做到功能互补，做到没有保护盲区。
弧光保护配置方案以及询价原则
很多项目的客户都上来就会直接问弧光保护多少钱，但是我每次都会和客户解释，我们需要看技术要求以及图纸来报价。
1.弧光保护分为母线弧光保护科馈线弧光保护，需要怎么配置。
2.每个柜子需要在那几个地方装弧光探头，一共需要几个探头。
3.弧光保护系统是否需要与后台通讯，通讯规约是什么。
4.弧光传感器的类型，光纤型、电缆型还是其他。
所以询价需要备好开关柜图纸、弧光保护装置技术要求、弧光传感器技术要求、弧光保护的配置方案（如果没有就需要我们厂家配合出方案）。
