光伏电站中的交直流电源系统为什么电压等级通常是220V

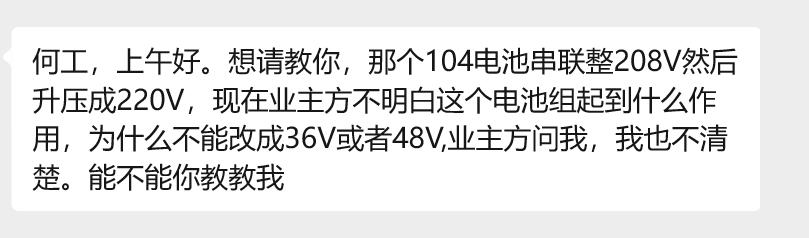

前几天在项目的过程中，我的供货清单中有交直流系统一套，其中蓄电池屏用的是104块2V 的电池。业主是做家用电器的，对于电力系统的安全电压有自己的理解，所以发出了提问：
我是从下面这几个方面为他做的解答
一、光伏项目中交直流电源的作用
在光伏项目中交直流电源系统主要用于为继电保护、监控、通信、自动化装置等二次设备提供可靠、不间断的工作电源。
为后台监控系统供电：变电站综合自动化系统（监控主机、远动机），环境监控（温湿度、风机、空调、除湿机），检修插座、照明（非事故照明）等；
保障“失电不失控”：即使站用交流电源中断，依靠蓄电池仍可维持关键设备运行数小时；
抗干扰能力强：直流电源不受电网谐波、电压波动影响，适合高可靠性控制场景。
二、蓄电池的作用
这里我打了一个比方，以把光伏变电站的直流系统想象成一个家庭用水系统：
交流电源（市电）就像市政自来水，正常时打开水龙头就有水。
充电装置就像水泵和进水阀门。
蓄电池就像楼顶的高位水箱/水塔。蓄电池容量越大，放电时间就越多
微机保护装置和控制设备就像家里最重要的消防喷淋系统
三、电压等级为什么是220V，能不能换成36V或者48V
在光伏电站的综合自动化系统中，直流操作电源通常采用 DC220V 或DC 110V ，而不是像通信或小型电子设备常用的 36V、48V DC。这背后涉及系统可靠性、设备标准、传输损耗、断路器操作需求等多方面工程考量。
1. 满足高压开关设备的操作需求
光伏升压站中使用的真空断路器、SF6断路器、隔离开关电动机构等，其分合闸线圈功率较大（几十到上百瓦）。如果要用48V或者36V，相同功率下的设备，电流更高，而线损和电流是平方关系，
在 220V系统下，工作电流 I = P / U = 220W / 220V = 1A。
在 48V系统下，工作电流 I = 220W / 48V ≈ 4.58A。
在 36V系统下，工作电流 I = 220W / 36V ≈ 6.11A。
电流增大5倍，线损增大25倍
大电流带来的却是：
电缆截面需大幅增加（成本↑）
接触电阻发热更严重（可靠性↓）
压降显著（尤其长距离馈线）
所以高电压 → 小电流 → 降低线路损耗和压降，更适合电站级应用。
2.低电压还有个最致命的问题：
电压降过大：变电站范围很大，从直流屏到最远的断路器操作机构，电缆可能长达200-300米。由于电流大增，电缆本身的电阻会导致巨大的电压降。可能直流屏输出是48V，到了设备端只剩30V，设备根本无法启动。压降会导致断路器拒动，这是事故
3. 符合电力行业标准与设备兼容性
国家标准《DL/T 5044-2014 电力工程直流电源系统设计技术规程》明确规定：
发电厂、变电站（含光伏升压站）的直流系统额定电压宜选用 220V 或 110V。绝大多数继电保护装置、测控装置、智能终端等二次设备，出厂即按220V DC设计；若改用48V，需定制设备，失去通用性、增加维护难度、违反调度验收要求。
4. 绝缘配合与抗干扰能力
较高直流电压有利于提高系统的绝缘裕度和抗地电位干扰能力；
在雷击、接地故障等暂态过程中，220V系统比低压系统更稳定；
48V系统对地绝缘监测灵敏度低，易误报或漏报接地故障。
5. 蓄电池组配置合理性
铅酸蓄电池单体标称电压为2V，常见组合：
220V系统：104只 × 2V = 208V（浮充约232V）
110V系统：52只 × 2V
48V系统：24只 × 2V
虽然48V电池组更少，但无法驱动高压开关设备，得不偿失。
6.那36V或48V能不能用？什么场景可以用？
可以用，一般是用于通信/监控子系统独立供电，通信设备常用-48V DC，但这是独立于操作电源系统的另一套电源。
总结以上，交直流电源电压等级定为220V是出于可靠性、政策法规、设备通用性、配置的合理性的考量。当然，除了220V电压等级，常用的还有DC110V。
