新能源AGC/AVC控制系统（屏）
新能源AGC (Automatic Generation Control) & AVC (Automatic Voltage Control) 系统。通常简称为新能源场站AGC/AVC系统或新能源AGC/AVC联合控制系统。实现对并网新能源场站（风电场、光伏电站、电池储能电站等）的有功功率和无功功率/电压的自动、快速、协调控制。新能源AGCAVC控制系统是电力系统自动化和智能电网技术在新能源大规模并网领域的核心应用之一。它是连接电网调度中心与新能源场站内所有发电单元（风机、光伏逆变器）的控制枢纽。
AGCAVC控制系统新能源AGC/AVC控制系统介绍
新能源AGC (Automatic Generation Control) & AVC (Automatic Voltage Control) 系统。通常简称为新能源场站AGC/AVC系统或新能源AGC/AVC联合控制系统。实现对并网新能源场站（风电场、光伏电站、电池储能电站等）的有功功率和无功功率/电压的自动、快速、协调控制。新能源AGCAVC控制系统是电力系统自动化和智能电网技术在新能源大规模并网领域的核心应用之一。它是连接电网调度中心与新能源场站内所有发电单元（风机、光伏逆变器）的控制枢纽。
新能源AGC/AVC控制系统的作用
有功功率控制系统（AGC 系统）：分布式光伏/风电并网运行后，按照调度指令参与电力系统的调频、调峰和备用。分布式光伏/风电配置的有功功率控制系统（AGC系统），接收并自动执行调度部门发送的有功功率及有功功率变化的控制指令、调节光伏发电站的有功功率输出、控制光伏发电站停机。
无功功率控制系统（AVC 系统）：自动跟踪无功功率及电压控制能力。分布式光伏/风电充分利用逆变器和无功补偿装置的无功调节能力进行无功功率和电压调节（AVC系统），根据电力调度部门指令，分布式光伏自动调节其发出（或吸收）的无功功率，控制分布式光伏并网点电压在正常运行范围内，其调节速度和控制精度应满足电力系统电压调节的要求。
新能源AGC/AVC控制系统的功能
1.指令接收与解析：通过电力调度数据网，实时接收电网调度中心下发的AGC有功控制指令和AVC电压/无功控制指令。对指令进行合法性校验、限幅处理、转换（如电压目标值转换为无功目标值）。
2.数据采集与监控：实时采集并网点的电压、电流、有功、无功、频率等关键电气量。实时采集场站内所有发电单元和关键无功补偿设备的状态、有功/无功出力、可调裕度等信息。提供全站及单机运行状态监视、历史数据查询、告警管理等功能。
3.有功功率自动控制：
指令分配： 根据调度下发的全站总有功目标值，结合各发电单元的运行状态、可用容量、调节能力、优先级（考虑疲劳、发电效率等），将总目标值优化分配到每一个可控的发电单元（风机、逆变器）。
快速调节： 向被控单元下发实时的有功设定值或启停/升降指令，驱使全站总有功出力快速、准确地跟踪调度指令。考虑场站爬坡速率限制。
限值处理： 考虑场站自身的功率预测、设备启停、检修计划、电网限功率指令等约束，确保指令在执行层面是安全和可行的。
超短期功率预测支持： 有时会集成超短期预测结果，辅助控制策略优化。
4.电压/无功功率自动控制：
目标计算： 根据AVC指令（电压目标或无功目标），结合并网点实测电压、电网参数（必要时）、场内无功源情况，计算出全站需要发出的总无功功率目标值。
优化分配： 根据场内各无功源（发电单元、集中式SVC/SVG等）的实时状态、调节能力（Q/V曲线）、响应速度、经济性（如考虑网损）等，将总无功目标值最优分配。
协调控制： 协调控制发电单元的无功出力（通过设定功率因数cosφ或无功Q目标）和动态无功补偿装置（SVC/SVG）的容量输出。
电压控制模式： 主要以维持并网点电压为主（控制效果更直接）。
5.闭锁与安全策略：具备完善的闭锁逻辑，当检测到通信中断、设备故障、异常工况（如孤岛、频率异常）时，能自动闭锁控制或将设备置于安全模式。具有软硬件看门狗和多重冗余设计（通常为主备系统），确保高可靠性。

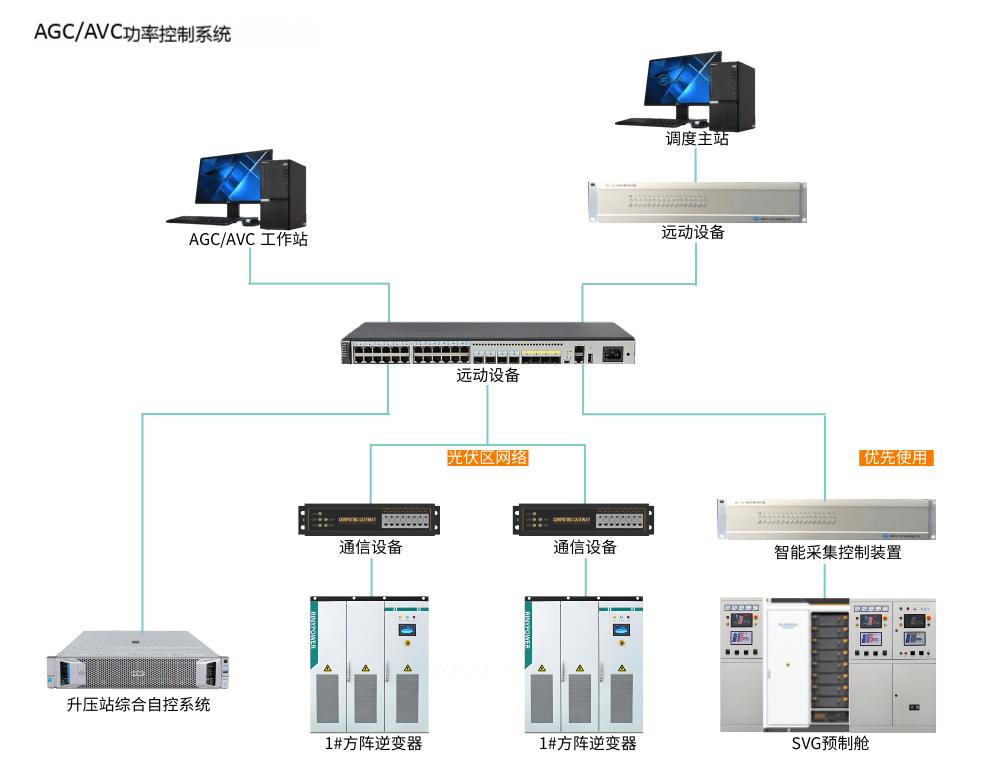

新能源AGC/AVC控制系统的组成部分
1.服务器：机架式1台（部分地区要求双机主备冗余）；
2.AGC软件：光伏/风电厂电站AGC自动控制；
3.AVC软件：光伏/风电厂电站AVC自动控制；
4.网关机：对上与远动系统或者与调度端直接通讯，对下与逆变器/风机通讯；
5.交换机：接网监、双电源；
6.显示器：19寸机架液晶显示器

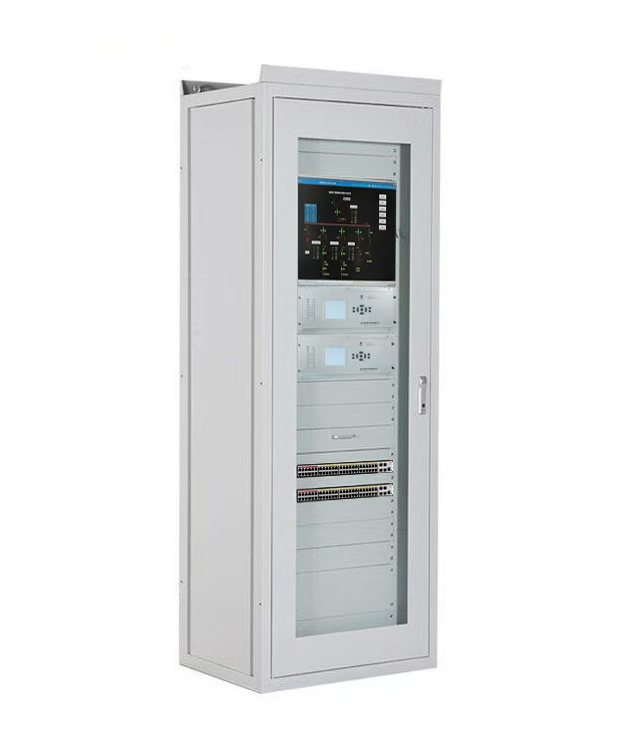

7.机柜：2260*800*600高*宽*深
8.国产操作系统（可选）：国产凝思系统
9.国产数据库、国产中间件
