调度数据网屏

适用场景：110kv及以下变电站、光伏电站、风电场、储能电站、水电站等项目。多用于10kv、35kv、66kv变电站；

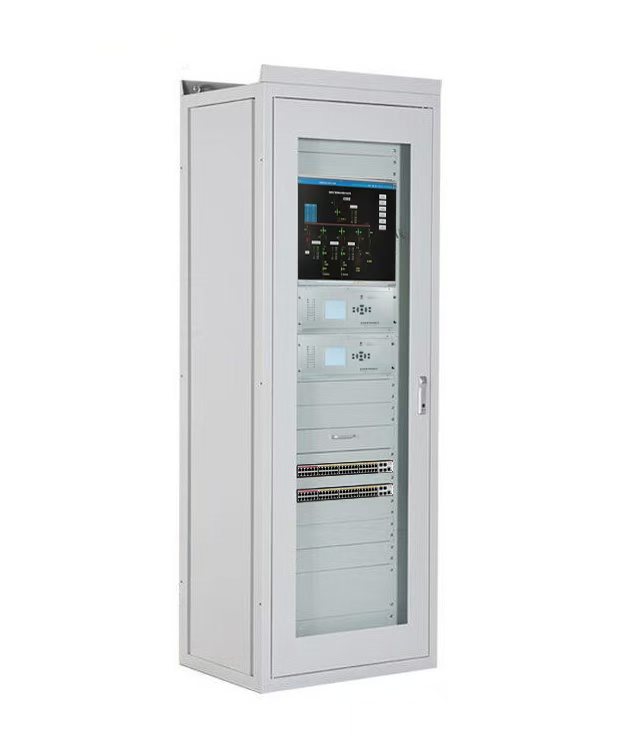

屏柜配置：每台调度数据网屏通常配置为1台路由器、2台交换机、2台纵向加密装置以及一面2260*800*600的屏柜或网络机柜组成。

调度数据网屏的介绍

调度数据网屏是电力系统中用于数据采集、传输和安全隔离的关键设备，它安装在光伏电站、变电站等场所，是电网调度自动化的重要基础设施。调度数据网屏通过加工和远传自动化数据，为调度中心提供集中管理的基础，是协调电力系统发、送、变、配、用电各环节联合运转的关键。

调度数据网屏的作用

1.核心枢纽作用：承上启下的“信息高速公路收费站”

这是调度数据网屏最根本的作用。它作为现场侧与远方调度中心之间所有数据交换的唯一咽喉要道。

①. “向上”连接（对上通信）：

数据上传：实时、准确地将站内的关键运行数据（如断路器/开关状态、电压、电流、功率、保护信号等）采集、打包，并通过电力调度数据网传输至省调、地调等各级调度中心。调度员依靠这些数据来监视整个电网的实时运行状态。

接收并执行指令：接收并转发来自调度中心的远程控制命令（如遥控开关分合、AGC/AVC功率调节指令等），实现对远方设备的精确操控，确保电网的稳定和优化运行。

②. “向下”连接（对下集成）：

接口汇聚：站内有大量自动化设备，如微机保护装置、测控装置、电能表、故障录波装置等。这些设备可能使用不同的通信协议（如IEC 608705103/104、Modbus、DNP3.0等）。调度数据网屏内的规约转换器或通信管理机扮演“翻译官”的角色，将不同协议的数据转换成标准格式，实现数据的统一接入。

数据采集与集中：作为本地数据的集散中心，高效地轮询和收集站内所有智能设备的信息。

2.、安全隔离作用：坚不可摧的“数字城门”

电力系统是国家关键信息基础设施，其网络安全至关重要。“安全分区、网络专用、横向隔离、纵向认证”是电力二次系统安全防护的核心原则。调度数据网屏是这一原则在物理上的集中体现。

①. 纵向加密认证：

调度数据网屏内核心设备纵向加密认证装置，在调度中心与变电站之间建立一条加密的虚拟专用通道。

作用：对所有上行和下行的数据进行高强度加密，确保数据在公网或专网传输过程中无法被窃听和篡改。同时，它会对通信双方的身份进行严格认证，防止非法接入和网络攻击，是抵御黑客从调度中心方向入侵的第一道防线。

2. 横向安全分区：

调度数据网屏通常对应电力系统的生产控制大区，尤其是其中的实时控制区（I区）和非控制生产区（II区）。

作用：它通过物理和逻辑的方式，将用于实时控制的高安全性数据（如遥控、遥调）与用于生产管理的较低安全性数据（如电能量、故障录波文件）进行隔离或安全交换，实现了“业务隔离”，防止安全风险在不同业务之间扩散。

3. 可靠传输作用：确保通信“永不中断”

电网控制对实时性和可靠性要求极高，指令延迟或数据丢失可能导致严重后果。调度数据网屏的设计确保了数据传输的极致可靠。

①. 双设备冗余：核心设备如交换机、纵向加密装置、远动通信主机等，常采用双套冗余配置（A/B网）。一套设备发生故障，另一套立即无扰接管所有业务，实现“热备用”，保证通信7x24小时不间断。

②. 双电源冗余：屏柜配备双路独立供电电源，一路失电，另一路自动投入，确保设备不会因电源故障而宕机。

4. 集中管理作用：标准化与可视化的“运维中心”

调度数据网屏将原本分散安装的各种通信、安全、网络设备高度集成在一个标准化屏柜内，带来了巨大的运维管理优势。

①. 简化运维：所有核心通信设备集中在一个位置，便于巡检、调试、维护和故障排查，大大降低了运维复杂度和管理成本。

②. 标准规范：其设计、配置和布线都遵循严格的电力行业标准，保证了不同厂家、不同站点设备的一致性和互操作性，有利于大规模电网的建设和维护。

③. 界面友好：提供统一的网管接口，可以对屏内网络设备、加密装置等进行状态监视和配置，实现了对通信网络的可视化管理。

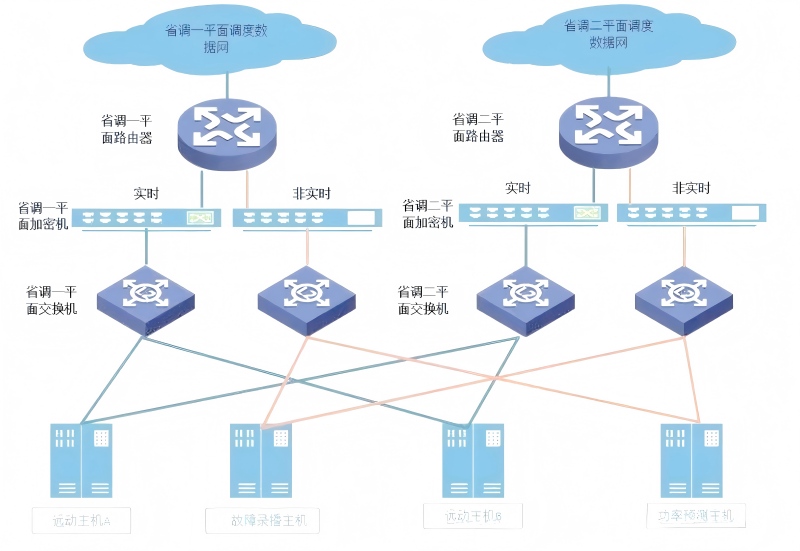

调度数据网屏的通讯拓扑结构

调度数据网屏应用场景

1.新能源场站（如光伏电站、风电场、储能电站）：解决并网数据传输的时延与可靠性问题，保障新能源电力稳定接入电网。

2.电网调度中心：实现省、地、县三级调度数据网的纵向贯通，提高电网调度的协同性。

3.工业配电系统：为钢铁、化工等大型工业企业提供定制化的电力监控解决方案，保障生产供电的可靠性
