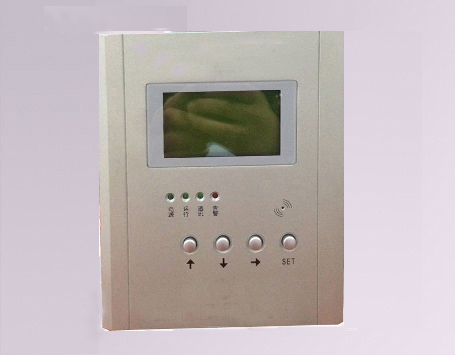

6710母线电弧光保护装置
6710母线电弧光保护系统主要适用于110KV以下电压等级的母线和开关设备保护；该电弧光保护主要用于开关柜内中低压母线保护馈线电缆连接头保护,箱式变电站保护,整流柜保护；6710母线电弧光保护装置采用特殊的弧光检测和电流检测双判据原理、保护动作速度快、可靠性高是非常灵敏的弧光保护系统。通过在开关设备使用6710电弧光保护装置，一量发生弧光故障使用伤害和危险降到最小
电弧光保护装置6710母线电弧光保护装置的功能
电弧光保护
断路器失灵保护；
过电流保护；
TA断线告警保护；
电弧光传感器故障隔离；
外部闭所弧光保护；
自检故障闭所弧光保护；
扩展电弧光保护；
16路弧光信号采集
14组动作出口
4条线路电流采集
6710母线电弧光保护系统的特性如下：
整组动作跳闸出口快（<1ms,利用快速可控硅继电器）；
采用过流和弧光双重判据，动作可靠；
无源弧光探头，直接光纤传输，抗电磁干扰能力强；
可编程选择跳闸逻辑；
持续全面的自检功能；
通讯规约符合部颁IEC60870-5-103标准；可方便的接入站内电力综合自动化系统；
GPS同步同时，自适应IRIG-B格式或秒脉冲格式，故障录波时间长达10S，标准Comtrade格式输出全汉字显示；操作习惯和传统数字式保护完全一致，可按各类不同接线灵活编程；
安全简单灵活；
9805电弧光保护装置工作原理
900电弧光保护系统使用光纤监测电弧光信号，配合过流判断故障，其整组动作时间小于1MS，加上断路器35-60MS的跳闸时间能有效的保护开关设备，是中压开关柜内部故障保护的最佳解决方案；
6710母线电弧光保护系统作用及应用领域
电弧光保护系统，可以起到以下作用：
1）减少或降低电弧光对于人体的伤害；
2）减少或降低电弧光短路故障对于设备的损害；
3）避免变压器因近距离母线故障造成动稳定破坏，延长变压器的使用寿命；
4）缩短电弧光故障切除时间，避免波及站内直流系统造成重大损失；
5）减少因电弧光故障造成设备停运的时间，更快地恢复供电；
6710母线电弧光保护系统，主要应用于以下场合：
1）电力变电站
2）火电厂电气段开关柜母线室及馈线柜
3）风电场升压站集电线路开关柜
4）箱式变电站
5）铝镁行业大型直流整流柜
