天津某大学5700kWp分布式光伏发电项目防逆流无线方案设计说明
光伏防逆流方案是一种用于防止光伏发电系统向电网逆向输送电能的技术方案。其核心作用是在光伏发电功率超过本地负载需求时，及时切断并网连接，避免多余电能回流到电网，从而保护电网和设备的安全。
由于此项目防逆流取样点和17台并网柜之间距离较远，再加上布线施工不方便，因此建议使用防逆流无线解决方案。防逆流无线解决方案主要通过无线传输技术实现远距离防逆流控制，突破传统布线限制并降低施工成本。以下是核心方案及技术要点：
采用VIP-96S90N逆功率保护装置与 VIP-9000无线传输终端 （主站/从站）组合，通过无线电波传输指令实现分布式控制。该方案可解决并网点分散、传统布线困难等问题，同时具备抗干扰设计以确保系统稳定运行。
1.光伏防逆流无线方案核心组件
1.1逆功率调控箱(主站)

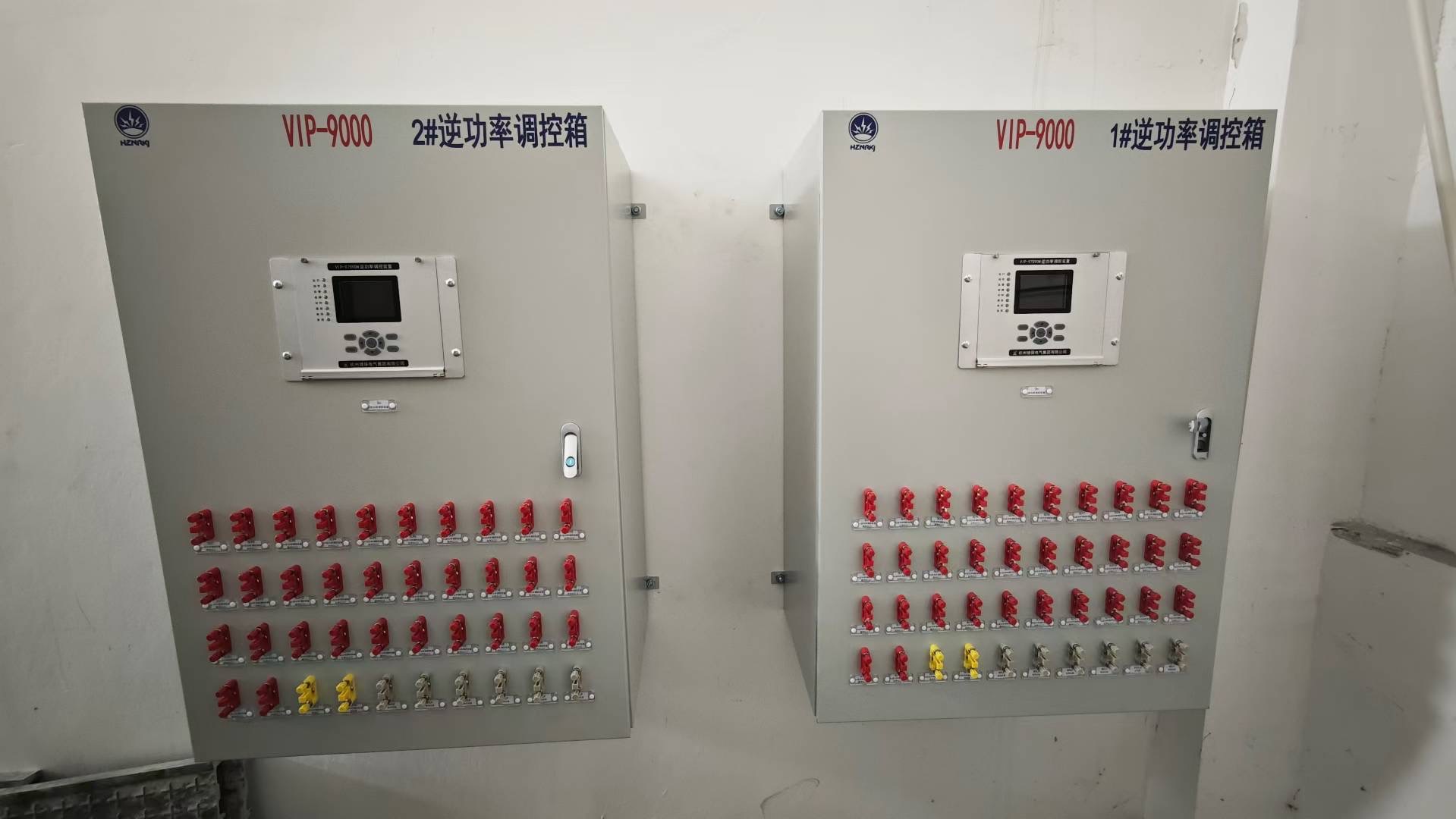

1.1.1逆功率调控箱（主站） ：安装在防逆流取样点附近，实时检测发电功率与用电功率差值。
（1）逆功率保护跳闸：
当检测到取样点功率小于设定的逆功率动作定值，逆功率调控装置按顺序依次发出跳闸指令，直到取样点功率大于逆功率动作定值为止；
（2）功率恢复合闸：
逆功率保护跳闸动作后，当检测到取样点功率大于设定的功率恢复动作定值，逆功率调控装置按顺序依次发出合闸指令，使并网柜恢复投运；
1.2控制箱（从站）

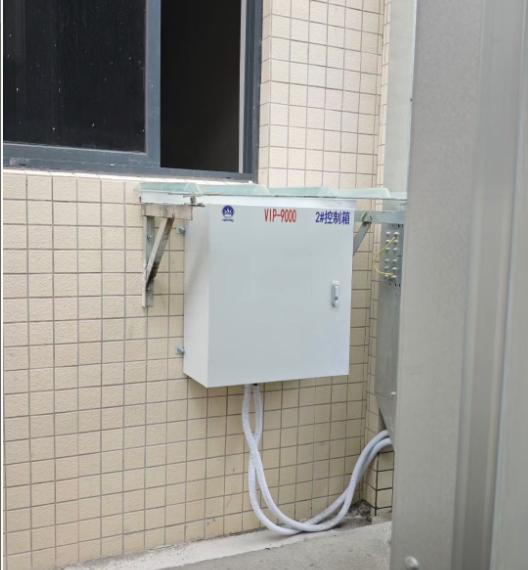

1.2.1控制箱（从站） ：安装在并网柜附近，负责接收主站指令，并执行对并网开关的分、合闸操作，实现分布式控制。
2.无线传输终端功能特点
2.1 发射功率与高接收灵敏度
发射功率 5W/8W，高接收灵敏度-123dbm，动作延迟达到毫秒级。
2.2 低功耗
接收电流<45mA，5W: 发射电流<1.5A ；8W:发射电流<3A。
2.3 频段工作频率
调制方式：GFSK，载频频率 433MHz。
2.4 高抗干扰能力和低误码率
基于 GFSK 的调制方式，采用高效通信协议，在信道误码率为 10-2 时，可得到实际误码率 10-5～10-6。
2.5 传输距离远
在视距情况下，天线高度>8 米，可靠传输距离 10Km 以上。
2.6 数据传输
提供透明的数据接口，能适应任何标准或非标准的用户协议。通过专业处理确保信号稳定传输，避免因距离远或信号干扰导致的调节滞后问题。。

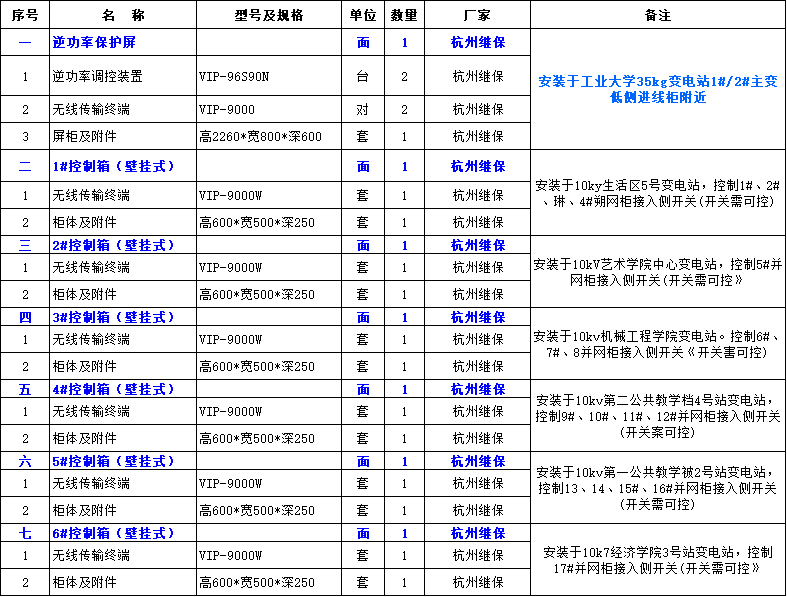

3.光伏无线防逆流方案的供货范围清单
