新能源一次调频控制装置屏

新能源一次调频控制装置屏

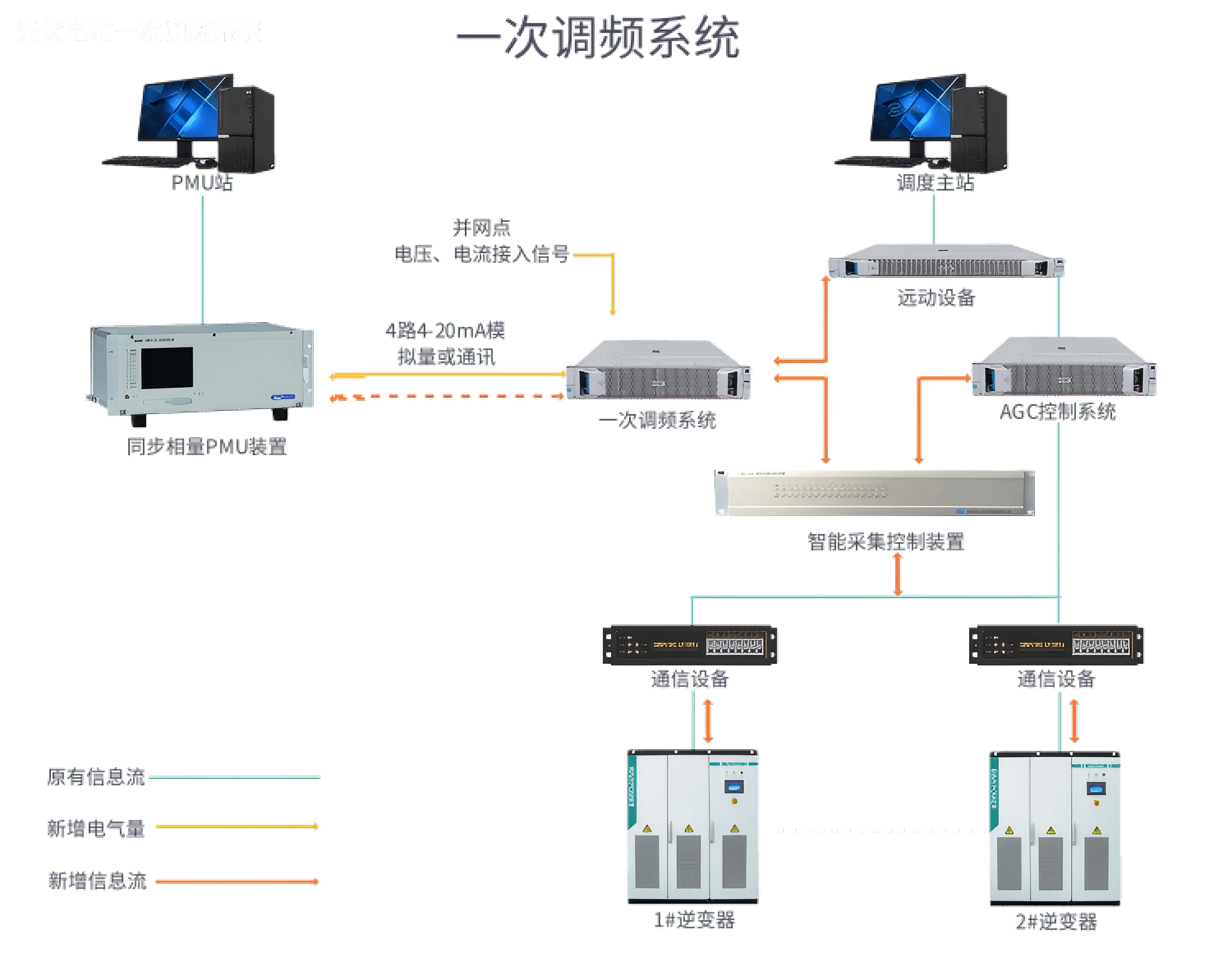

9618 智能新能源快速功率调控装置适用于新能源风电站以及光伏电站,主要作用为稳定并网点频率、提高新能源电站的功率响应速度,频率测量精度≤±0.001Hz。本装置同时具备自动发电控制(Automatic GainControl,AGC)与一次快速调频功能,在检测并网点电压、电流以及频率的同时可协同 AGC 或单独对全站发电单元(逆变器、风机)进行控制,使其在并网点具备参与电网频率快速调整能力。相关性能满足《国家能源局西北监管局关于开展西北电网新能源场站快速频率响应功能推广应用工作的批复》(西北能监市场[2018]41 号文件)。
  • 产品说明
  • 技术参数
  • 资料下载

一、装置功能功能

1、控制功能 控制功能

      一次调频(快速调频)

      AGC 控制

      AVC 控制

      快速调压

      遥控/本地分合闸



2、保护功能 保护功能

      VIP-9618 提供保护功能包括:功率控制保护



3、测控功能 测控功能

      21 路遥信开入

      3 路遥控/本地分合

      提供并网点电流(Ia,Ib,Ic)、并网点测量电流(Iam,Ibm,Icm)、零序电流(I0)、并网点电压(Ua、Ub、Uc)以及线路电压(Ux)测量



4、操作箱功能 操作箱功能

      运行、异常指示

      操作面板拥有参数整定、定值下装、状态显示等功能



5、保护信息功能 保护信息功能

      事件 SOE 记录

      装置描述的远方查看

      设备参数定值的远方查看

      保护定值和区号的远方查看、修改功能

      软压板状态的远方查看、遥控和就地投退功能

      装置保护开入状态的远方查看

      装置运行状态(包括保护动作元件的状态和自检报警信息等)的远方查看

      远方对装置信号复归

      故障录波上送功能



二、性能特征

      1、高性能的通用型硬件平台,强大的实时计算能力。采用 32 位高性能的 DSP+ARM 双核处理器,DSP 核完成保护运算与出口逻辑,ARM 核实现事件记录、故障录波、人机接口、后台通信及打印等功能。高性能的硬件保证了装置在每一个采样间隔对所有继电器进行实时计算。采用内部高速总线和智能 I/O,装置硬件配置灵活,具有通用、易于扩展、易于维护的特点。总线上任何智能板卡的失效均会用硬件闭锁出口逻辑,保证装置不出现误动。

      2、双重化采样:采用双重化采样及互校技术,确保保护采样的可靠性和保护行为的正确性。

      3、软件模块化设计:装置提供完备的保护功能,各保护元件按模块化设计,相互独立,可灵活配置。

      4、强电磁兼容性:整体面板、全封闭机箱,强弱电严格分开,取消传统背板配线方式,同时在软件设计上也采取相应的抗干扰措施,装置的抗干扰能力大大提高,对外的电磁辐射也满足相关标准。

      5、调试维护方便:具有友好的人机接口,具备方便的现场装置测试功能。

      6、强大的通信功能:具有灵活的通信方式,配有最多3个100Mbps以太网接口以及一个调试网口,4个RS-485/232复用串口,其中 1 个 RS-232 为打印串口。支持电力行业通信标准 DL/T634.5101 规约、DL/T634.5104 规约、IEC 61850 规约,开放型 Modbus/TCP 规范 1.0。

      7、可选多种对时方式:对时接口可支持多种 GPS 对时方式,包括 IRIG-B、SNTP 等对时方式。

      8、完善的事件记录功能:可记录 64 次故障及动作报告,64 次故障波形,1024 次自检报告、1024 次变位报告、1024 次遥控报告及 1024 次运行报告。

      9、丰富的 PC 机辅助软件:基于 Windows 2000 /XP,Vista,和 Win7 的 PC 机辅助软件,界面友好,方便装置在现场的设置和调试。

      10、装置电源支持交直流供电



 1、直流电源

      采用标准: GB/T 8367-1987(idt IEC 60255-11:2008)
      额定电压: 110Vdc,220Vdc
      输入范围: 80%~120%额定电压
      纹波: ≤额定电压的 15%
      静态功耗: ≤15W(常规站),≤20W(数字化站)
      动作时功耗: ≤20W(常规站),≤25W(数字化站)
      直流电源极性反接: 装置正常工作

2、交流电源
      额定电压 110/220Vac
      输入范围 80%~120%额定电压
      静态功耗 ≤15W(常规站),≤20W(数字化站)
      动作时功耗 ≤20W(常规站),≤25W(数字化站)

3、遥测量计量等级
      电流/电压 0.2 级
      功率/功率因数/相角/电度 0.5 级

4、频率精度
      频率 ≤±0.001Hz

5、控制指标 控制指标
      响应速度 从频率异常元件启动到指令出口时间<900ms
      控制规模 单个并网点装机容量最大控制规模 1000MW
