电源无扰动快切装置的合环保护功能和独立合环保护装置有什么区别
电源无扰动快切装置的合环保护功能的介绍
电源无扰动快切装置的合环保护功能主要是在进行串联切换时，防止合环操作（即两个电源通过负载回路形成闭合环路）引发短路电流冲击或系统振荡。当供电系统需要从备用电源切换至主电源（或备用电源切换到主电源）时，若两个电源存在电压差、相位差或频率差，直接合闸会导致环流（短路电流）或功率振荡。电源无扰动快切装置的合环保护通过实时检测两侧电源的电气参数（如电压、相位、频率），确保仅在允许条件下（如同步）完成切换，避免非同期合闸。
独立的合环保护装置的介绍
独立的合环保护装置（分为进线合环保护装置和母联合环保护装置，类似于备自投，后面我会单独介绍和备自投的区别）是电力系统中用于安全控制合环操作（即两个电源或电网通过闭合环路并列运行）的专用保护设备。合环保护装置主要作用是防止合环操作导致短路电流超标、保护误动或系统失稳，确保电网安全运行，避免系统震荡。
电源无扰动快切装置的合环保护功能的作用
1.防止短路电流冲击：若两电源不同步（如相位差过大），合环瞬间会产生巨大环流，可能损坏设备（如断路器、变压器）。合环保护通过闭锁快切或调整切换时机，避免此类风险。
2.维持系统稳定性：在微电网或厂用电系统中，合环操作可能引发功率振荡，导致保护误动作。合环保护通过同步判据（如压差、频差、角差）确保平滑切换。
3.支持无扰动切换：在满足同步条件时（如残压衰减前），快速合闸备用电源，保证负载不断电（如电动机不脱网），实现“无扰动”供电。
合环保护装置的作用
合环操作在电力系统中较为常见，例如：配电网联络开关合环（如双电源供电切换）、发电厂厂用电系统合环切换、区域电网并列运行（比如北京地铁400V供电系统）合环保护装置的核心作用就是在合环条件不满足（如电压差、相位差过大，或短路电流超标）的情况先，导致的：
1.短路电流冲击，损坏设备（如断路器、变压器）
2.保护误动作（如过流保护跳闸）
3.系统振荡（如功率波动导致电压崩溃）
总结来说，合环保护装置的核心作用就是实时监测合环条件，并在不安全时闭锁合环操作。
电源无扰动快切装置的合环保护功能的工作原理流程
1.电源无扰动快切装置持续检测以下关键参数：
①母线残压（U₁）：工作电源断开后，母线因负载（如电动机）惯性产生的衰减电压。
②备用电源电压（U₂）：待投入电源的电压幅值、相位和频率。
③相位差（ΔΦ）：两电源电压的相位角差（关键参数，通常要求≤20°）。
④频率差（Δf）：两电源频率差（通常要求≤0.2Hz）。
⑤电压差（ΔU）：两电源电压幅值差（通常要求≤10%）。
2.电源无扰动快切装置的合环保护通过以下逻辑决定是否允许合闸：
①残压衰减阶段：
工作电源断开后，母线电压因电动机惯性维持短暂残压（通常持续几百毫秒）。
电源无扰动快切装置需在残压消失前（如80%额定电压以上）完成同步判断。
②同期捕捉窗口：
装置实时计算 ΔΦ、Δf、ΔU，当满足设定阈值时（如ΔΦ<20°、Δf<0.2Hz），判定为同步。
在同步点（相位差接近0°）瞬间发出合闸命令，实现“无扰动”切换。
③闭锁保护：
若检测到 非同期条件（如ΔΦ过大或短路故障），立即闭锁合闸，防止冲击。
3.合闸执行
快速合闸：采用高速断路器（如真空断路器），合闸时间通常≤100ms，确保在残压消失前完成切换。
无扰动过渡：负载电压和电流平滑过渡，避免电动机堵转或敏感设备重启。
合环保护装置的工作原理流程
1.合环条件检测
①在合环操作前，装置会检测以下关键参数：
②电压差（ΔU）：两电源电压幅值差是否在允许范围内（如≤10%）
③相位差（ΔΦ）：两电源相位角差是否足够小（如≤20°）
④频率差（Δf）：两电源频率是否同步（如≤0.2Hz）
⑤短路电流（Isc）：计算合环后的短路电流是否超过断路器或设备的承受能力
⑥潮流分布：合环后是否会导致线路过载或保护误动
2.合环逻辑判断
允许合环：若所有条件满足（如同步、短路电流可控），装置发出合闸指令。
闭锁合环：若任一条件不满足（如短路电流超标），装置禁止合闸，并发出告警。
3.合环后监测（可选）
部分高级合环保护装置还会在合环后持续监测系统状态，如：
电流突变检测（防止合环后出现隐藏故障）
保护定值自适应调整（避免误跳闸）

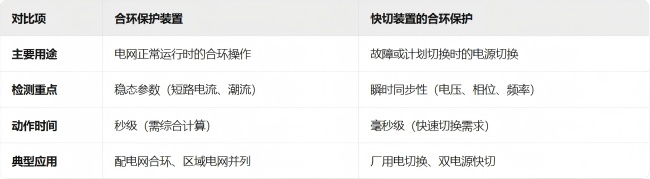

合环保护装置 vs 电源无扰动快切装置的合环保护区别一览图
电源无扰动快切装置的合环保护典型应用场景
厂用电切换：发电厂在厂用变压器故障时，需从工作电源切换至备用电源。合环保护确保备用电源与残压同步后合闸，避免冲击。
双电源供电系统：数据中心、医院等关键负荷的双路电源切换中，合环保护防止两路电源非同期并列。
合环保护装置的典型应用场景
1.配电网合环运行
双电源供电系统：通过合环保护装置实现无缝切换，避免短时停电。
联络开关控制：在环网柜或开闭所中，确保合环时不会导致过流。
2.发电厂厂用电系统
工作/备用电源切换：防止非同期合闸导致厂用电中断。
柴油发电机并网：确保与主电网同步后再合闸。
3.区域电网互联
微电网并网：检测主网与微电网的同步性，防止冲击。
黑启动恢复：在电网恢复过程中避免非计划合环。
电源无扰动快切装置的合环保护功能和独立合环保护装置区别总结
电源无扰动快切装置的合环保护是电源切换过程中的“瞬时安全措施”，关注切换瞬间的电气同步性；
独立合环保护装置是电网运行中的“稳态安全策略”，需全局评估合环后的系统稳定性。
实际应用中，两者可能共存（如发电厂既有快切装置，又有电网合环保护），但各司其职。用于不同的供电场景。
