6100 馈线电弧光保护装置适用于35KV及以下电压等级,既可以分散在开关柜就地安装,也可以集中组屏安装,提供以太网、RS485通讯与CAN通讯接口,可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。6100 馈线弧光保护装置具有弧光保护、三段式相间过流、零序过流 过压保护、低压保护、电流、电压、4路弧光+3路遥信量等完完善的功能。
6100 馈线弧光保护装置6100 馈线弧光保护装置
  • 产品说明
  • 技术参数
  • 资料下载



6100 馈线电弧光保护装置功能介绍

1、弧光保护

        装置设4个弧光点,用于监测监测柜内电缆头及母排发生弧光故障,可选择配置弧光单判据、弧光+电流双判据进行保护。

        当弧光单元把光信号从弧光传感器传输到主控单元时,并且同时电流启动元件动作,6100 馈线电弧光保护动作;装置可选择弧光信号动作单判据作为动作逻辑判断。

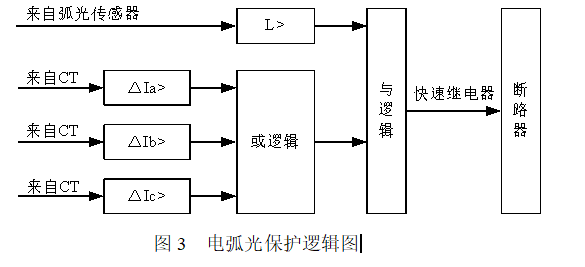

电弧光保护逻辑图

2、三段式相间过流保护

       每段各设一个软压板进行保护功能的投退,且每段保护各有一个动作电流及动作时间定值,各段保护相互独立。

       两段式电流保护逻辑图:

三段式相间过流保护逻辑图

       Iset:动作电流设定值

       Tset:动作时间设定值



3、零序过流保护

       当零序电流大于设定电流时,经延时跳闸或告警。

零序过流保护逻辑图:

零序过流保护逻辑图

    Ioset:动作电流设定值

    Tset:动作时间设定值

4、过电压保护

       过电压保护是为了防止用电设备长期承受高于1.1Un以上的电压而损坏。

       保护软压板及控制投入,当任一相线电压大于设定值时,经延时跳闸或告警。

       过电压保护逻辑图:

过电压保护逻辑图

          Uset:动作电压设定值

          Tset:动作时间设定值

5、低电压保护

       保护软压板及控制字投入,当任一相线电压降低到欠压定值以下,并且任一相线电压大于0.15Un时,根据控制字动作于跳闸或者告警。

       欠电压保护逻辑图:

低电压保护逻辑图低电压保护逻辑图

       Umax:线电压最大值

        Umin:线电压最小值

        Uset:动作电压设定值

6、系统异常工况报警及闭锁功能

       (1)母线PT断线报警

       满足下述任一项,6100 馈线弧光保护装置经延时10S发母线PT断线报警信号。

       a) 正序电压U1<0.15Un时,任一相电流>0.04In

       b) 负序电压U2>8V。

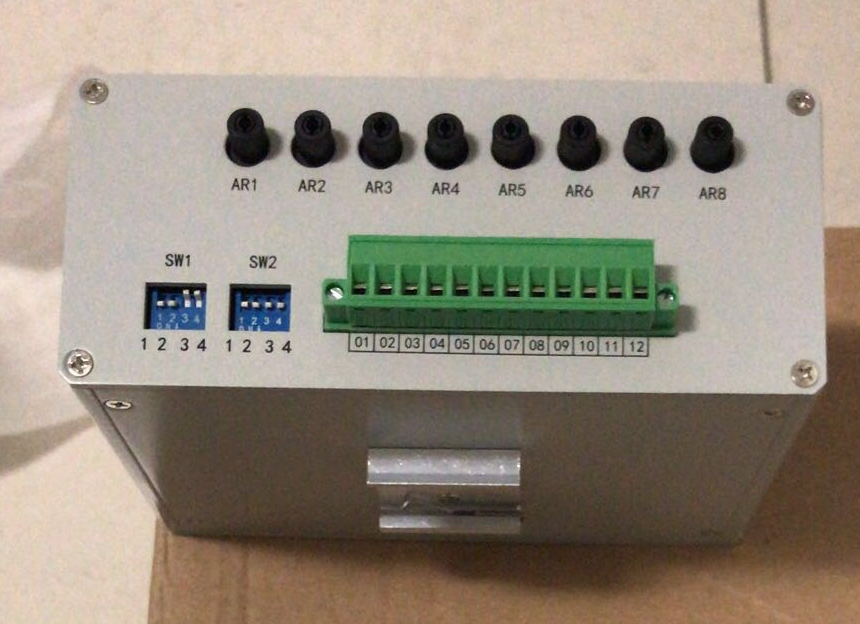

         弧光扩展单元

6100 馈线电弧光保护装置-扩展单元说明:

      1、上图为扩展一侧图,包含8路弧光接口,1个12位凤凰端子,两个拨码开关(SW1/SW2),另一侧包含8个弧光接口,两个RJ45(未用),一个拨码开关(SW3)

      2、扩展单元与主控采用CAN总线通讯,扩展单元12位凤凰端子的1脚为CANH,接主控CPU插件第一个10位凤凰端子9脚,扩展单元12位凤凰端子的2脚为CANL,接主控CPU插件10位凤凰端子10脚.

      3、扩展单元12位凤凰端子的10、11脚为电源接口,12脚为EARTH,10脚为L/+,11脚为N/-,交直流220V供电。

      4、拨码开关SW1为本扩展模块的CAN通讯地址,比如bit1单独拨下,地址为1;bit2单独拨下,地址为2;bit1和bit2同时拨下,地址为3.  以此类推,最多可外接16个扩展单元。

      5、两台扩展模块地址出厂时,地址设置为1和2。多台扩展单元以此类推。

      6、拨码开关SW2为CAN总线终端电阻,比如投入,出厂前都已拨下,投入。如主控带两台以上扩展单元,可依据现场情况,仅在一台扩展单元处投入即可。

      7、另一侧的两个RJ45未用,拨码开关SW3需保持在未拨下状态。

      8、扩展单元使用时,只需按照第2条接好线,按照第4条设置好地址和终端电阻,主控不许进行其他设置即可使用。在主控液晶显示界面,弧光测值界面,在16路弧光信号后,第17个测值为扩展单元1的弧光测值(16进制),后面按照地址顺序(2、3、4...)依次为扩展单元上送的弧光测值.
