986母线差动保护测控装置

986母线差动保护测控装置

986母线差动保护装置适用于110KV及以下各种电压等级的单母线、单母分段、双母线以及分段断路器或母联断路器兼做旁路断路器的各种主接线方式的母线,母线上允许所接的线路与元件数最多为20个(包括母联)。986微机母线差动保护测控装置基于DSP(主频达到100M)和32位单片机的双CPU硬件平台、高精度的A/D确保了测量精度。 装置采用整面板,背插式机箱结构型式,强弱电完全分开,多层布线印刷电路板工艺,抗干扰能力强。装置具有友善的人机接口,大屏幕液晶显示器能实时显示一次接线图、装置运行状态和保护动作信息。

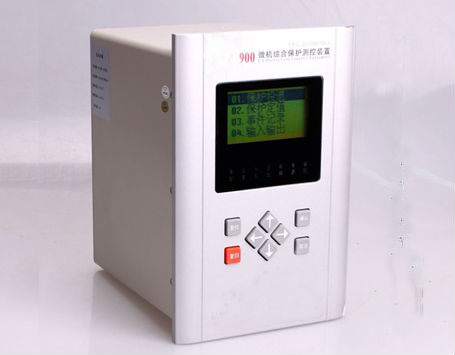

986母线差动保护装置样品图986母线差动保护装置样品图
  • 产品说明
  • 技术参数
  • 资料下载

保护功能

母线差动保护;
母联死区保护;
母联失灵保护;
母联充电保护;
母联过流保护;
线路失灵保护;
PT断线;



功能特点

采用带比率制动特性的完全电流差动判据实现快速母线差动护。
抗TA饱和能力强:系统发生区内故障时,保护迅速出口,不受TA饱和影响;区外故障TA饱和时,保护可靠不误动。
当系统发生相继故障或故障发展时,保护均能正确而快速地反应。
自动跟踪、识别双母线运行方式。
为防止主变压器内部故障时,复合电压元件可能不启动,从而导致该线路失灵保护拒动,可通过投退控制字将对应线路设为主变支路,则该线路失灵保护不经复合电压闭锁。
对系统并列、解列运行或支路倒闸过程中的各种运行状态,均能确保母线可靠安全运行。
在双母线(单母分段)运行方式下,如一段PT检修可利用986母线差动保护装置的开入接点PT1,PT2将退出运行PT的电压切至完好的PT上。
对主TA特性无特殊要求。主TA变比不一致时,用户在现场可设置解决。
汉化液晶显示,菜单化操作,可方便地查看不平衡电流等运行状态。

配置中文打印机,便于打印定值报告,采样报告,自检报告及故障报告。(选配)
机柜正面设置模拟系统一次主接线图,运行方式一目了然。
整面板,背插式机箱结构型式,强弱电完全分开。
多层布线印刷电路板工艺,抗干扰能力强。
调试简单,维护方便。


通讯方式

RS485、RS422、RS232、CAN;
以太网通讯;光纤通讯;
