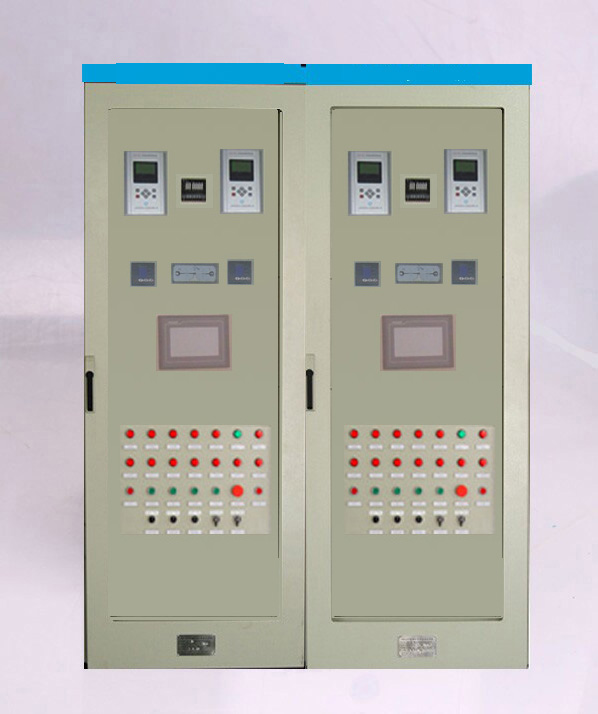

VIP-9802智能馈线终端设备(FTU)
VIP-9802智能馈线终端设备(FTU)

VIP-9802智能馈线终端设备(Feeder Terminal Unit)简称FTU,该FTU设备具遥信、遥测、遥控、保护及故障检测功能,并与配网自动化主站通讯,提供配电系统运行情况和各种参数即监测控制所需信息,VIP-9802智能馈线终端(FTU)采用高性能单片机制造,为了适应恶劣环境,选择了能工作在75℃的工业S级芯片,并通过适当的结构设计使期防雨、防雷、防潮。适用于配网的自动化工程,完成环网柜、柱上开关的监视、控制和保护以及通讯等自动化功能。
VIP-9802智能馈线终端(FTU)VIP-9802智能馈线终端(FTU)
  • 产品说明
  • 技术参数
  • 资料下载

 VIP-9802智能馈线终端设备(FTU)概述

        VIP-9802智能馈线终端设备(FTU)针对柱上开关研制的配网自动化终端产品,是各种类型柱上开关自动化的首选配套机型。该装置负责柱上开关等开关设备的开关量及测量量的采集,经过处理后,实现馈电线路的故障识别、故障定位、故障隔离。按通信协议报告给上级主站或子站,并接受上级下达的命令。
VIP-9802智能馈线终端设备(FTU)以高性能32位微处理器为硬件开发平台,以嵌入式多任务实时操作系统为软件开发平台。产品在设计上保证稳定可靠、高性能、高精密、低成本、易安装。

VIP-9802智能馈线终端设备(FTU)性能特点
软件方面
        采用最流行的VxWorks嵌入式实时操作系统,充分保证了系统的实时性、稳定性和可移植性;系统软件采用模块式设计,开放式体系结构,可以根据不同的设备和应用任意加载相应模块,具有很好的灵活性和可裁减性;预留功能接口,易与第三方功能模块连接;提供功能丰富的配置维护工具,使得用户可以利用配置维护工具完成复杂的参数定制、工况显示和事件模拟。

硬件方面
        主CPU采用32位高性能处理器,主频可达到240MHz,信息处理容量大,升级方便;采用大容量SDRAM,配合32位高性能处理器,实现了对线路故障识别和处理及三遥监控功能;可接入双路交流电源并具有备用电源自动投切功能。

维护方面
        采用大液晶汉显,键盘操作,提供良好的人机交互环境;提供各种指示灯指示运行状态;提供远程和本地维护接口,使得运行人员可在本地或远方对其进行维护。

通讯方面
        支持电话拨号、无线、光纤以太网、RS232/485以及GPRS/CDMA等多种通信方式,VIP-9802智能馈线终端设备(FTU)可接入其他站端设备,通信规约丰富,支持目前通用的规约,并支持地方扩展规约。

环境方面
        适应严酷环境,工作温度-40℃~+80℃,防磁、防震、防潮。
        电磁兼容符合IEC61000-4、GB/T13729、DL/T630、DL/T721 标准,可适应强电磁环境。

故障处理方面
        支持故障检测,能辨别相间短路、单相接地;具有三段式过流保护功能;具有分界开关控制器功能,迅速切除用户分支线故障;VIP-9802智能馈线终端设备(FTU)具有重合闸功能,能够配置一次、二次、三次重合闸;具有电压时间型和电压电流型,配合分段开关、联络开关,能够实现故障定位和转供电。
