CDT、Modbus、103、101、104、DL/T645通讯规约的区别


    目前电力系统主要为有线通讯,其中包括串口,网口,光口。分布式光伏有时还会用到无线通讯。通讯的规约种类也是比较多,下面我将做一下简单的说明。
串口通讯

    目前经常使用串口通讯的还是比较多的,因为串口通讯还是比较稳定,屏蔽线有抗干扰作用。而且在国内使用比较早,认可度比较高。常用串口通讯的规约有CDT 规约、DISA规约(CDT规约升级版)、modbus规约 串口、103规约、调度101规约、DL/T645等。

   1)CDT规约是一种使用比较早的规约,报文类型是广播式的,及子站会通过通讯线向通讯管理机广播报文,再由通讯管理机将规约转换成后台上位机可以识别的报文,从而解析出来,显示在上位机上。DISA规约是CDT规约衍生版,它的规约包含遥测点,遥信点的数量要比原有的CDT规约要多。报文格式没有明显区别。接线方式为RS-232。即收、发、地三根线。由于通讯距离较短,大概在10米左右。在目前用的比较少了。如今市场部分小电流接地选线设备,直流屏还保留着这种通讯方式。

    2)Modbus通讯是一种常见的通讯,使用比较广泛。使用的也是屏蔽双绞线,即RS-485。这种通讯方式通讯距离比较长。理论上可以达到1000多米,当然这也要根据厂家通讯管理机通讯接口的能力而定。目前有的厂家保护也是保留着这种通讯方式。如新能源使用的光伏箱变测控,风电箱变测控等。这种通讯方式比较简单,属于问答式。报文也是比较容易看懂。便于调试过程中查找问题。

    3)103串口通讯一般用于微机保护上,目前南京磐能,许继等厂家自己保护与站内上位机通讯用的是103规约。这种规约可以将微机保护内点无误差的上送,包括总招和变位数据。作为站内保护设备具备103通讯功能是基本前提。

    4)101通讯作为调度通讯规约。在现场的接线有时候为四线制,有时候为三线制。这种规约目前用在地调上。将数据通过数据网柜传到地调中心。


    5)DL/T645规约通常用于电度表上,不做多余解释。

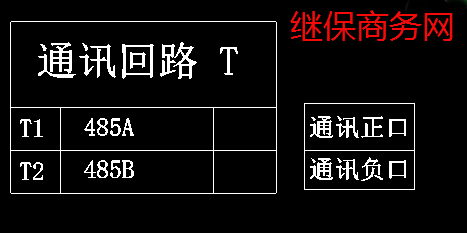

如下图所示:该图为我公事的设计图纸上的485通讯。


网口通讯
    网口通讯目前用的也是比较广泛,它的是传输速率高。目前常用的规约有104规约、网口103规约、modbu TCP规约等,以下将做一下简单介绍。

    1)104规约是目前常用的远动及集控规约,该规约规定的数据量一般可以满足现场的实际要求,一般省调经常会使用。但是不乏一些地调也会将104规约作为首选。其特点是稳定,便于维护。

    2)103网口通讯报文格式与串口103区别不大,只是在通讯设置上区别明显。也是作为微机保护的通讯规约。

    3)modbus TCP规约是网口的modbus规约,也是问答式。经常会用在第三方设备的通讯上或者集控站,不过目前在电力系统中不太常见。

光口通讯
    光口通讯主要应该是目前电力系统上的智能能电网,使用61850规约,不做多说明。


屏蔽双绞线的特点

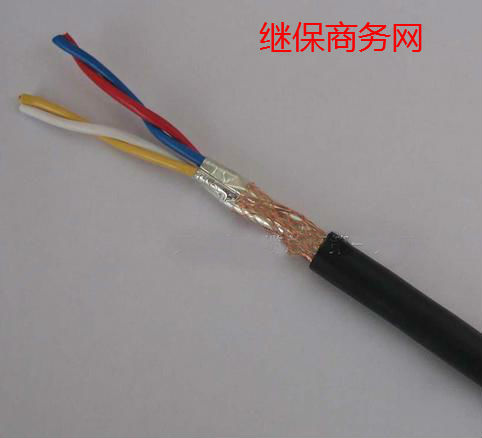

    屏蔽双绞线通常也会叫做485通讯线。线的粗度为0.2以上,但也有见过更细的,建议使用标准的为好。


       485线屏蔽的作用是屏蔽外界干扰信号,而且经常使用的是一点接地。举例说明一下:某光伏电站的光伏通讯一直通讯不上,而且设备通讯口经常有烧毁的现象,经测量串口线电压为50V作用,这么大的电压产生的原因是通讯电缆与一次电缆没有分开所致,将屏蔽线接地后,效果明显好许多。双绞线的作用是相互抵消磁场,因为虽然通讯线的两根线电压为5V左右,但是根据磁与电的关系也会产生干扰,两根线互绞后会抵消掉这种自身产生的干扰。
