996电动机差动保护装置主要用于10KV、6KV、3KV高压电动机的差动保护、该保护装置具有差动速断保护;、二次谐波制动的比例差动保护、CT断线闭锁比例差动保护、CT断线告警等保护功能、可以适用于各种不同容量的电动机的主保护;该保护装置一般和973或者974电动机保护测控装置配合使用、组成完整的电动机保护;如想经济实惠、也可选用我公司的973C电动机综合保护测控装置、一台可当作上述两台使用。
电动机差动保护装置样品图电动机差动保护装置样品图
  • 产品说明
  • 技术参数
  • 资料下载

保护功能

差动速断保护;
二次谐波制动的比例差动保护;
CT断线闭锁比例差动保护;
CT断线告警;



辅助功能

故障录波;



测控功能

   IA、IB、IC;Ia、Ib、Ic;DIa、DIB、DIC电气量。



通讯方式

485通讯;
以太网;
光纤通讯

  采样数值通道

0  机端IA相电流、       (1) 机尾IA相电流;
2  机端IB相电流、       (3) 机尾IB相电流;
4  机端IC相电流、       (5) 机尾IC相电流;
6  备用、                (7) 备用;
8  备用、                (9) 备用;
A  备用;                (B) 备用
C  备用;

  保护动作原理 差动速断保护

纵联差动速断保护实质上为反映电动机两侧电流差而快速动作的保护,用以保证在电动机内部发生严重故障或电动机外部两侧CT间短路时而快速动作于跳闸。保护动作判据为:Icd >Isd

式中:Icd为两侧同相CT间实际差动电流,Isd为差动速断电流设定值;
三相中任一相满足Icd >Isd 差动保护即动作出口跳主变侧所有开关。
实际运行中差动电流=  Id + Iww



比率差动保护(带CT断线闭锁功能)

该保护采用分相式,即A、B、C任一相保护动作均出口,以下判据均以一相为例。
当以下各式同时成立时比率差动元件保护动作

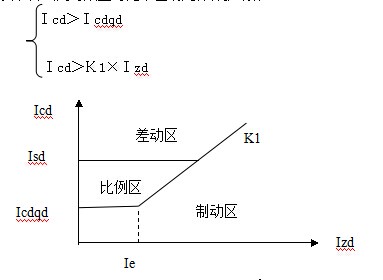

电动机差动保护原理图
其中:Id、Iw分别为机端、机尾电流,
Isd为差动速断设定值;Icdqd为差动保护门坎定值;
Izd为制动电流;
Ie为电动机额定电流
比率制动的差动保护:
    Icd>Icdqd    Icd>K1*Izd   (两者是或门关系)
式中:Icd为差动电流,Izd为制动电流,K1为比率制动系数。Icdqd差动电流门槛定值。
Icd=| Id+Iw |    Izd=| Id一Iw |/2
调试中的简单计算:
如果比例差动动作,则 Icd=| Id+Iw | > Icdqd;
同时满足:Icd=| Id+Iw | > K1*Izd = K1* | Id一Iw |/2
上式是考虑到矢量计算,如果仅计算数值
则上不等式为:Icd=| Id - Iw | > Icdqd;
Icd=| Id - Iw | > K1*Izd = K1* | Id + Iw |/2
方式一:若 Id > Iw ;
则满足:Id > Iw +Icdqd;Id > Iw*(2+ K1)/(2- K1)比率差动才会动作;
方式二:若 Id < Iw ;
则满足:Iw > Id +Icdqd;Iw > Id*(2+ K1)/(2- K1)比率差动才会动作;



CT断线

为防止CT继线时,保护误动作,996电动机差动保护装置用软件设置了延时CT断线报警及瞬时CT断线闭锁保护功能。
    1) 延时CT断线报警:当任一相差流大于0.15Ie的时间超过10秒时发出CT断线告警信号,但不闭锁差动保护。这也兼起保护装置交流采样回路的自检功能。
    2)  瞬时CT断线报警:在故障测量程序中进行,满足下述任一条件不进行该CT断线判别:
        起动前某侧最大相电流小于0.2Ie;    起动后最大相电流大于1.2Ie。
   3) 某侧电流同时满足下列条件认为是CT断线:
      只有一相电流为零;其它相电流与起动前电流相等。



非电量保护

水工事故、励磁事故、电气事故分别对应开入量R3、R4、R5
当保护退时,对应开入量有信号输入时,告警,驱动信号继电器12J(C2/C3);
当保护投时,对应开入量有信号输入时,事故,保护出口均为6J(C13/C14)、7J(C15/C16)、8J(C17/C18)

注:电量保护出口均为3J(C7、C8)、4J(C9、C10)、5J(C11、C12);
    非电量保护出口均为6J(C13、C14)、7J(C15、C16)、8J(C17、C18);

996电动机差动保护装置投退菜单

 保护序号   代号   保护名称   整定方式   投退说明
 01  RLP1 差动速断
 02 RLP 2 比率差动 投入/退出
 03  RLP 3 延时CT断线  投入/退出 根据现场运行状况选用
04 RLP 4 CT断线闭锁差动  投入/退出 根据现场运行状况选用
 05  RLP 5 水工事故跳闸  投入/退出 根据现场运行状况选用
 06 RLP 6   励磁事故跳闸   投入/退出  根据现场运行状况选用
 07 RLP 7 电气事故跳闸  投入/退出  根据现场运行状况选用
32  RLP32     录波     投入/退出

996电动机差动保护装置定值菜单

定值序号  代号定值  名 称  整定菜单  整定值请修改为
01 Ki1 一次电流比例系数    CT变比/10,200/5的整定4即可
02 In  电动机额定电流 1~10A 可根据现场情况整定
03 Isdzd  差动速断定值 0.5-50A 可根据现场情况整定
04 Icdqd  差动电流启动定值 0.1~5A 一般整定为:0.5~1.5
05 Kb1 比率差动制动系数 0.1~0.8  建议:0.5
06 Ct 延时CT断线定值 0.1~320A  可根据现场情况整定
07 Qd1 启动前电流  0.1~320A  可根据现场情况整定
08 Qd2 启动后电流 0.1~320A 可根据现场情况整定
