盘点升压站里的继电保护屏


        以220kV典型升压站为例,220kV双母线,两个线路间隔、两个发变组间隔、一个PT间隔、一个母联间隔、一个启备变间隔,共七个间隔。

        看到这样一个升压站,不进继保小室,咱们来想一想里面有多少面屏。

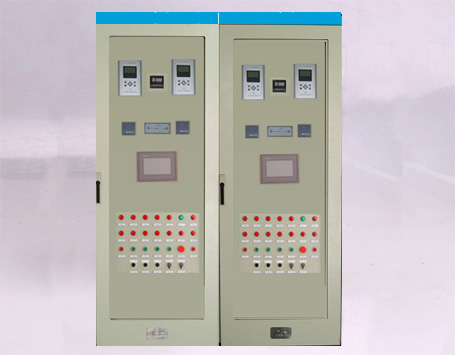

继电保护屏

        首先说保护屏,220kV线路保护要求每条线路配两面保护屏,那么2个线路间隔有四面线路保护屏。发变组保护屏一般不会设在升压站继保小室,它的保护屏在机组电子间。一个PT间隔,应该是两个母线PT,继保小室会有一个电压转接屏,考虑到一条母线检修的特殊情况,在PT转接屏还配有电压并列的装置。一个母联间隔,会有一个母联保护屏。一个齐备变间隔,后备变保护一般也在机组电子间,不配置在升压站继保小室。220kV母线要求配置两套母差保护屏,110kV母线要求配置一套母差保护屏。有保护屏就会有故障信息远传屏。

        再说测量监控,两个线路间隔,有一面线路测控屏,屏上每条线路配一个公用测控装置。两个发变组间隔,一个启备变间隔,通常会配一面机组测控屏,屏上每个变压器间隔配一个测控装置。母联测控一般和母联保护在一个屏,叫母联保护测控屏。另外还会有一面公用测控屏,像直流系统的信号、母线接地刀闸的信号、母线电压等都会接入。有测控屏还会有远动通讯屏,把测控数据上传。再有就是故障录波屏,计费用的计量屏和与之配套使用的电压切换屏,电压切换屏切换后电压到计量表供计费使用。其他的就是功角测量屏、直流屏,有的继保小室还有UPS屏。220kV升压站一般就是这样。

        在220kV变电站会有变压器保护屏。在500kV变电站会有短引线保护屏、断路器保护屏,500kV母线保护屏也略有区别,是每条母线有两面保护屏,标准3/2接线站内,母线保护屏就是四面。就说这么多吧。
