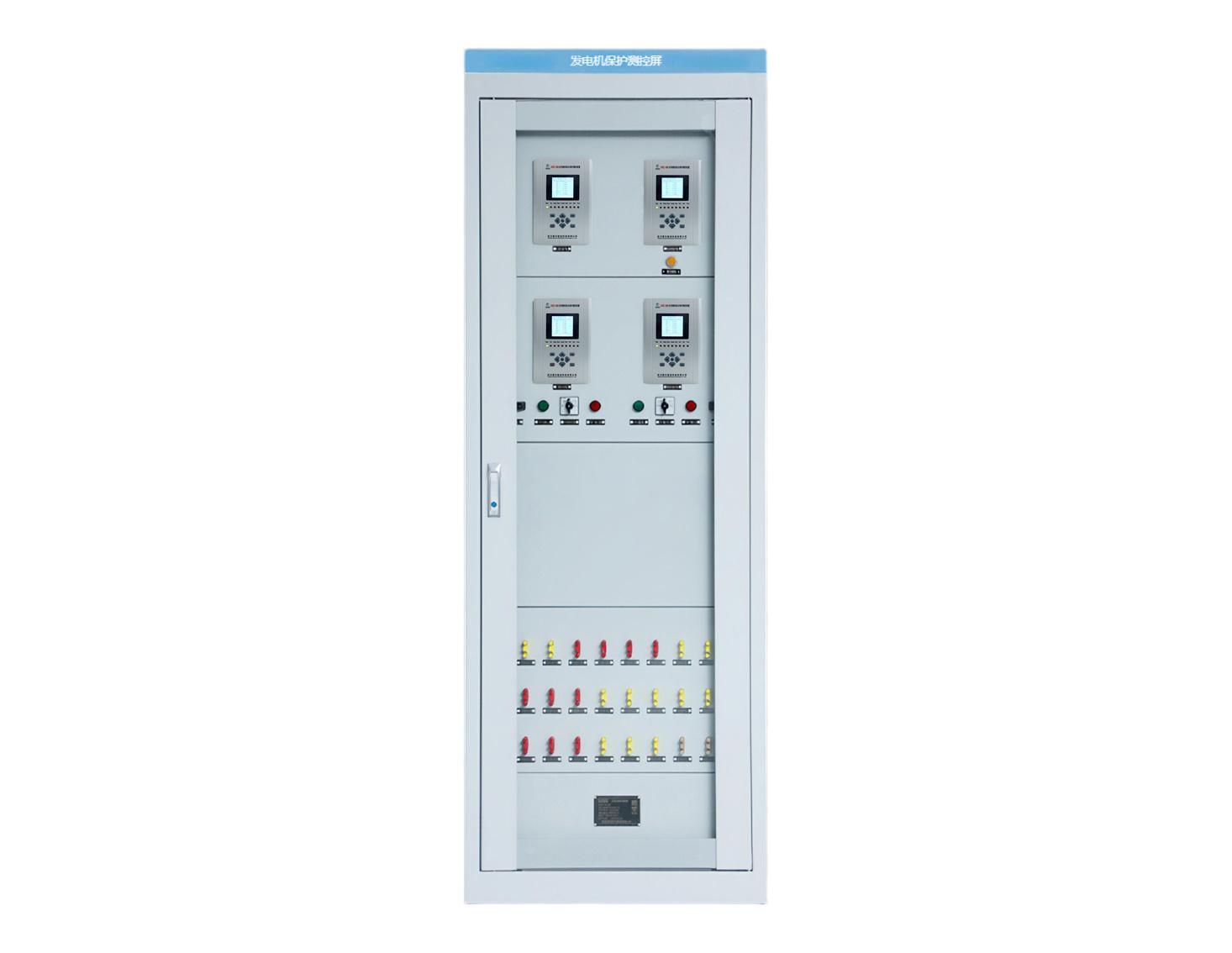

发电机保护测控屏

发电机保护测控屏


900发电机保护测控屏主要是由998(发电机差动保护装置)、988(发电机后备保护装置)、989(发电机接地保护装置)和一些开关元件、柜体组屏,该保护屏集保护、测量、通讯于一身、真正意义上实现无人值守。该产品主要适用于中小型水电站和火电站项目、主要用于对水轮发电机组和汽轮发电机组的控制与保护。
发电机保护屏发电机保护屏
  • 产品说明
  • 技术参数
  • 资料下载

发电机保护测控屏的组成

    998(发电机差动保护装置)、988(发电机后备保护装置)、989(发电机接地保护装置)、空气开关、转换开关、电源防雷器、通讯防雷器、屏体用附体等元件组成。柜体尺寸2260*800*600.。主要适用于水轮机容量不超过10MW、汽轮发电机容量不超过100MW的发电机保护。如需大容量的发电机保护装置,请来电咨询!

  保护功能

差动速断保护;
比例差动保护(带二次谐波制动、CT断线闭锁);
复合电压闭锁过电流保护;
负序过电流保护;
过负荷;
零序过流;
过电压;
低电压;
过频率;
低频率;
逆功率保护;
失磁保护;
定子接地保护;
转子一点接地;
转子二点接地;
非电量保护;
 具体保护功能和保护原理和查阅各自的保护装置。

  通讯方式

485通讯;
以太网通讯;
光纤通讯;



发电机保护屏特点

    1、屏柜采用2260(或2360)×800×600尺寸,每面屏柜可装3层装置,每层可装3个装置。其各种保护测控装置、自动化控制装置从物理性能上与空间分布至主变电站一次设备间隔层,各装置作为一个完整系统,具有独立的电源,CPU及独立的操作回路,完成对电站对应间隔的保护、测量、控制等功能,各装置在软、硬件设计上是完全独立的,不依赖通讯网。
   2、测控装置的CPU芯片采用国际先进的DSP芯片,并采取了隔离、软硬件滤波、看门狗电路、抗干扰编码、智能诊断、各种开放、闭锁控制电路、抗震动、抗干扰的新型结构设计等多种软硬件方面的措施,提高了装置的可靠性。
    3、在通讯系统中,各装置可通过现场总线直接连接微机进行通讯,也可与通讯管理机进行通讯,将采集到的各种信息通过通讯管理机上传给微机监控系统;同时通讯管理机把接收到的各种命令传送到所对应的装置中。控制设备层以站内一次设备为测控对象,面向对象,综合分析变电站对信息的采集、处理及控制要求,分布式配置小型化、高可靠性的微机保护和测控装置。各装置相对独立,可与变电站层设备通讯,实现变电站综合自动化
     4、保护屏在设计上不公保护发电机、同时保护励磁变压器,确保了机组的可靠稳定运行、使发电机烧毁的机率大大降低,为长期的安全运行提供了有力的保障。
      5、保护屏提供多种通讯及GPS对时端口,均引上端子、方便与电力系统后台通讯、以实现电力系统后台计算机对发电机进行遥测、遥控、遥信、遥调、实现有功、无功、电流、电压、频率及功率因素以及电度等参数的采集。
