998发电机差动保护装置主要适用于中、小型发电机的差动保护装置,水轮机采用998A差动保护;汽轮机采用998B差动保护;该保护装置具备差动速断保护、比例差动保护(带二次谐波制动、CT断线闭锁)、CT断线告警、非电量保护、横差保护等保护功能、并具有485通讯、以太网通讯、光纤通讯多种通讯接口;该保护装置一般是和988发电机后备保护测控装置和989发电机接地保护测控装置构成完善的发电机组保护!
发电机差动保护装置样品图发电机差动保护装置样品图
  • 产品说明
  • 技术参数
  • 资料下载



适用范围

本装置主要适用于中、小型发电机的差动保护装置,
水轮机采用998A差动保护;
汽轮机采用998B差动保护;



保护功能

差动速断保护;
比例差动保护(带二次谐波制动、CT断线闭锁);
CT断线告警;
非电量保护-
     水工事故-跳闸;(火力发电机为:热工事故-跳闸)
     励磁事故-跳闸;
     电气事故-跳闸;
 横差保护(适用于发电机的每相都是由并联的绕组组成的发电机保护);



测控功能

     高侧电流:IA、IB、IC;
     低侧电流:Ia、Ib、Ic;
     差动电流:DIa、DIb、DIc;



辅助功能

故障录波;



通讯方式

     485通讯;
     以太网通讯;
     光纤通讯;



保护动作原理



①  纵联差动速断保护
     纵联差动速断保护实质上为反映发电机两侧电流差而快速动作的保护,用以保证在发电机内部发生严重故障或变压器外部两侧CT间短路时而快速动作于跳闸。保护动作判据为:Icd >Isd
     式中:Icd为两侧同相CT间实际差动电流,Isd为差动速断电流设定值;
     三相中任一相满足Icd >Isd 差动保护即动作出口跳主变侧所有开关。
     实际运行中差动电流=  Id + Iww

②  比率差动保护(带CT断线闭锁功能)
     该保护采用分相式,即A、B、C任一相保护动作均出口,以下判据均以一相为例。

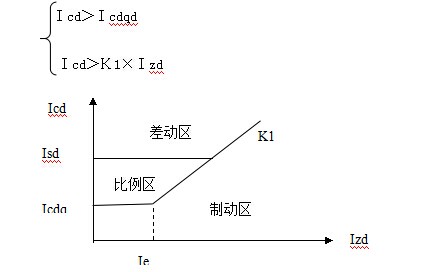

     当以下各式同时成立时比率差动元件保护动作


发电机差动保护装置工作原理图


     其中:Id、Iw分别为机端、机尾电流,
     Isd为差动速断设定值;Icdqd为差动保护门坎定值;
     Izd为制动电流;
     Ie为发电机额定电流
     比率制动的差动保护:
    Icd>Icdqd    Icd>K1*Izd   (两者是或门关系)
     式中:Icd为差动电流,Izd为制动电流,K1为比率制动系数。Icdqd差动电流门槛定值。
     Icd=| Id+Iw |    Izd=| Id一Iw |/2
     调试中的简单计算:
     如果比例差动动作,则 Icd=| Id+Iw | > Icdqd;
     同时满足:Icd=| Id+Iw | > K1*Izd = K1* | Id一Iw |/2
     上式是考虑到矢量计算,如果仅计算数值
     则上不等式为:Icd=| Id - Iw | > Icdqd;
     Icd=| Id - Iw | > K1*Izd = K1* | Id + Iw |/2
     方式一:若 Id > Iw ;
          则满足:Id > Iw +Icdqd;Id > Iw*(2+ K1)/(2- K1)比率差动才会动作;
     方式二:若 Id < Iw ;
          则满足:Iw > Id +Icdqd;Iw > Id*(2+ K1)/(2- K1)比率差动才会动作;

③  CT断线
    为防止CT继线时,保护误动作,998发电机差动保护装置用软件设置了延时CT断线报警及瞬时CT断线闭锁保护功能。
    1) 延时CT断线报警:当任一相差流大于0.15Ie的时间超过10秒时发出CT断线告警信号,但不闭锁差动保护。这也兼起保护装置交流采样回路的自检功能。
    2)  瞬时CT断线报警:在故障测量程序中进行,满足下述任一条件不进行该CT断线判别:
        起动前某侧最大相电流小于0.2Ie;    起动后最大相电流大于1.2Ie。
    3) 某侧电流同时满足下列条件认为是CT断线:
      只有一相电流为零;其它相电流与起动前电流相等。


注:电量保护出口均为3J(C7、C8)、4J(C9、C10)、5J(C11、C12);
       非电量保护出口均为6J(C13、C14)、7J(C15、C16)、8J(C17、C18);
