991主变综合保护测控装置
991主变综合保护测控装置

991主变综合保护测控装置适用于中小型主变,一般容量在5000KVA及以下的主变压器。该保护装置具有差动速断保护;比例差动保护(带二次谐波制动、CT断线闭锁);CT断线告警;Y/△补偿投入;过电流I段保护;过电流II段保护;过负荷保护;非电量保护等完善保护功能;该产品一般采用Y/d11;或Y/d1接线方式,可以与981主变高后备保护测控装置构成6000KVA以下容量的完整的两圈变主变保护;
991样品图991样品图
  • 产品说明
  • 技术参数
  • 资料下载
适用范围

    991适用于中小型主变,一般容量在5000KVA及以下的主变压器。与981主变高后备保护测控装置一起构成完整的主变保护。


保护功能

    差动速断保护;
    比例差动保护(带二次谐波制动、CT断线闭锁);
    CT断线告警;
    Y/△补偿投入;
    过电流I段保护;
    过电流II段保护;
    过负荷保护;
    非电量保护-
        轻瓦斯-告警;
        重瓦斯-跳闸;
        压力释放(投-跳闸;退-告警);
        温度升高-告警;
        温度超高-跳闸;


测控功能

    母线电压:Ua、Ub、Uc;
    测量电流:Ia、Ib、Ic;
    差动电流:DIa、DIb、DIc;
     功率情况:P、Q、cosΦ;


辅助功能

     控制回路断线;
     手动分、合闸
    遥控分、合闸;
    故障录波;


通讯方式

    485通讯;
    以太网通讯;
    光纤通讯;



差动保护原理

        差动保护原理和992主变差动保护装置原理一样



后备保护原理
    I—II段复合电压闭锁过电流保护(带方向)动作原理
    本装置设三段复合电压闭锁过电流保护,三段保护及时间定值可单独整定;根据实际情况可选择本侧复合电压或对侧复合电压来启动过电流保护。为了防止由于PT断线或PT失压时出现的电压降低,在出现此类电压告警信号时,保护将自动退出负序电压与低电压的闭锁。
    (1).过流Ⅰ段;   (经延时跳该侧后备母线的分段开关)
    (2).过流II段;  (经延时主变侧开关全跳)
    (3).过流III段; (可以根据要求做出口)
    (4).低电压闭锁过流;(需要同时投入“过电流”保护,且PT不断线、PT不失压)
    低电压判断取Uca线电压,在某相保护电流大于设定值,Uca线电压小于设定值(一般低电压设定值为70V)时保护就能动作,主要用于电压对称短路时判别,不对称短路时采用负序电压判别;
    (5).负序电压闭锁过流;(需要同时投入“过电流”保护,且PT不断线、PT不失压)
负序电压主要用于电压不对称短路,在某相保护电流大于设定值,负序电压大于设定值(一般负序电压设定值为7V)时保护就会动作;
说明:同时投入“过电流、低电压闭锁过流、负序电压闭锁过流”时,可减少电流的瞬间误动,又可以保证在电压出现对称短路和非对称短路时保护的动作。
    (6)、过流相间方向(投入时指向负荷侧);(需要同时投入“过电流”保护)
说明:Ua设为0°、Ub设为 240°、Uc设为120°;则Uab = 30°;Ubc = 270°;Uca = 150°;加入电压值超过PT失压值;(方向逆时针为正)动作范围按照逆时钟方向转,允许有±3°的误差:
    Ia动作范围:-135°-  45°;(对应Ubc电压270°,Ua可以断线)
    Ib动作范围:  105°- 285°;(对应Uca电压150°,Ub可以断线)
    Ic动作范围: —15°- 165°;(对应Uab电压 30°,Uc可以断线)
    (7).相间方向指向母线;(需要同时投入“过电流”保护、“过流相间方向”同时投入)
动作范围按照逆时钟方向转,允许有±3°的误差:
    Ubc=  270°时,    Ia动作范围:     45°- 225°;
    Uab=   30°时,    Ic动作范围:   —75°- 105°;
    Uca=  150°时,    Ib动作范围:    165°- 345°;
    说明:过电流保护的低电压闭锁、负序电压、过流相间方向之间是与门关系。



间隙零序过流保护
   动作条件:Ioj>Iset; 且T>Tset;
   其中Iset为间隙零序过流整定值,Tset为动作延时整定值。



过负荷告警
   动作条件:Ia,b,c>Iset;  T>Tset
   其中:Ia,b,c为保护三相电流(或门关系),
   Iset 为过负荷整定值,Tset为过负荷延时整定值。

   I—III段零序电压闭锁零序电流保护(带方向)
   其中:Uset序电压定值;Iset序电流定值;
   t1、t2、t3分别为Ⅰ、Ⅱ、Ⅲ段零序电流动作延时时限;

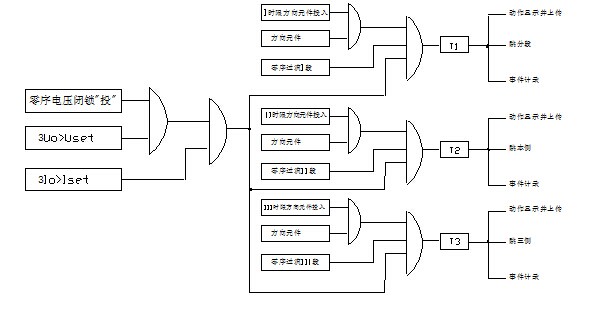

   I—III段零序电压闭锁零序电流保护逻辑原理图如下:

III段零序电压闭锁零序电流保护原理图



母线接地

母线接地原理图



PT失压

   装置具有PT失压检查功能,可通过保护投退设定。判据如下:

   三相电压都小于PT失压电压定值;任一相测量电流大于0.2A

   满足上述两个条件后经过设定延时报母线PT失压,发运行异常告警信号。



PT断线

   当输入电压满足以下条件时,PT断线告警并发出告警信号:

   1.PT断线“投” ;

   2:采样通道得到的零序电压小于PT断线电压设定值

   3.计算得到的零序电压大于PT断线电压设定值,

   经过延时,发出“PT断线”告警信号。





 1).装置额定数据:
      交流电流:  5A或1A
      交流电压:  100V或100/V
      工作电压:  AC/DC 85V到265V
      频    率:  50Hz
波    形:  正弦,波形畸变不大于2%
纹波系数:  不大于3%


2).装置功耗:
      交流电流回路:In=5A时每相不大于0.5VA;   In=1A时每相不大于0.3VA
      交流电压回路:每相不大于0.5VA
      直流电源回路:正常工作时,不大于10W;     保护动作时,不大于30W。


3).测量元件精度:
      刻度误差:不大于±1%
      温度变差:在工作环境温度范围内,不大于±2%
      综合误差:不大于±3%
      量电流:0.2级;
      母线电压:0.2级;
      频    率: 0.01HZ;
      P、Q、COSφ:0.5级;
      通讯分辨率:不大于1ms;
      通讯速率:300N(N =1/2/4/8/16/32/64)可调;
      GPS对时精度:不大于1ms;



4).保护、测量范围:
          测量电流:0.1In~1.2In;
        保护电流:0.1In~20In;
         零序电流:0.1In~20In
          电    压:0.1V~120V
          频    率:48.00~52.00Hz


5). 返回系数
          电流元件:0.95;   过电压:0.95;低电压:1.05。

6).整定范围及误差
          电流整定范围:0.01In ~20In,误差<±2%
          电压整定范围:0 ~120V,    误差<±2%
          整定步长:0.01In
          时间整定范围:0 ~100S,误差<±2%
         整定步长:0.01S
