971线路保护测控装置
971线路保护测控装置

971线路保护测控装置主要适用于110KV、66KV、35KV、10KV、6KV、3KV等电压等级的,不需要带距离测控的线路保护,该保护装置具有完善的保护功能、测控功能、故障录波等辅助功能,同时具备485通讯接口、以太网通讯接口、光纤通讯接口等多种通讯接口。是110KV、66KV进出线柜的最佳选择。如果需要35KV以下电压等级的经济实惠的线路保护测控装置,可选用我公司的9511线路保护测控装置和9411线路保护测控装置
971线路保护样品图971线路保护样品图
  • 产品说明
  • 技术参数
  • 资料下载
保护功能

速断保护(速断、速断方向);
限时速断(限时速断、限时速断方向);
过电流保护(过流、过流方向、反时限);
重合闸(重合闸检无压、重合闸检同期);
过负荷(过负荷告警、过负荷跳闸);
零序过流(零序过流、零序电压闭锁、零序方向、零序跳闸);
低频减载(低频减载、低压闭锁、滑差闭锁);
低电压;
母线接地;
PT断线;


测控功能

母线电压:Uab、Ubc、Uca;Ua、Ub、Uc;
测量电流:Ia、 Ib、 Ic、
功率:P、Q、cosФ;
频率:f;



辅助功能

合闸不检条件;
控制回路断线;
手动分、合闸
遥控分、合闸;
故障录波;



通讯方式

485通讯;
以太网通讯;
光纤通讯;

  护动作原理

速断
1.RLP1  速断-“投”;
2.保护电流IA(IB)IC任何一相采样值≧ 电流速断定值(Idz0)
保护立即出口C7/C8,同时驱动事故信号继电器C1/C3(10s后返回)。面板事故灯亮。

限时速断
1.RLP3  限时速断-“投”;
2.保护电流IA(IB)IC任何一相采样值≧ 限时速断定值(Idz1)
3.加入电流时间≧限时速断延时 tzd1
保护立即出口C7/C8,同时驱动事故信号继电器C1/C3(10s后返回)。面板事故灯亮。

过电流
1.RLP6  过电流-“投”;
2.保护电流IA(IB)IC任何一相采样值≧ 过电流定值(Idz2)
3.加入电流时间≧过电流延时 tzd2
保护立即出口C7/C8,同时驱动事故信号继电器C1/C3(10s后返回)。面板事故灯亮。
说明:以上三段式保护若投入方向,则在此方向内才动作:
相间带方向;(“投”时指向负荷:允许有±3°的误差)
Ubc= —90°时,    Ia动作范围:—135°到  45°;
Uca=  150°时,    Ib动作范围:  105°到 285°;
Uab=   30°时,    Ic动作范围  - 15°到 165°;

重合闸
1.RLP12  重合闸-“投”;重合闸检无压-“退”、重合闸检同期-“退”;
2.开关在合位-经过15S后重合闸充电完成,然后液晶上显示-充电
3.速断/限时速断/过电流中任何一段动作(电流立即撤除或者小于动作值)
3.经过延时≧第一次重合闸延时 Tchzd1
保护立即出口C9/C10。面板事故灯亮。

重合闸后加速

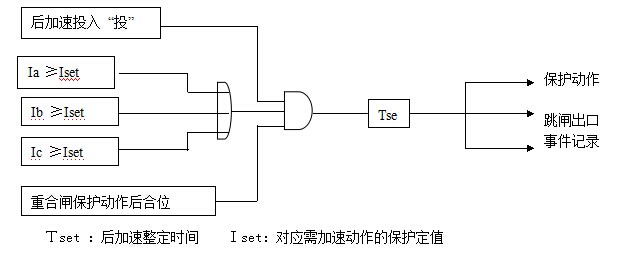

重合闸后加速保护原理图

过负荷
1.RLP9  过负荷-“投”;
2.保护电流IA(IB)IC任何一相采样值≧ 过负荷定值(Idz3)
3.加入电流时间≧过负荷延时 tzd3
保护立即驱动告警信号继电器C2/C3(10s后返回)。面板告警灯亮。

说明:过负荷若需要跳闸,则需要
1.RLP9   过负荷-“投”;
2.RLP10  过负荷跳闸-“投”
3.保护电流IA(IB)IC任何一相采样值≧ 过负荷定值(Idz3)
4.加入电流时间≧过负荷延时 tzd3
  保护立即出口C7/C8,同时驱动事故信号继电器C1/C3(10s后返回)。面板事故灯亮。

零序过流
1.RLP22  零序过流-“投”;
2.零序电流3Io采样值≧ 零序过流定值(Iodz)
   加入电流时间≧零序过流延时
保护立即驱动告警信号继电器C2/C3(10s后返回)。面板告警灯亮。
说明:零序过流若需要跳闸,则需要
1.RLP22  零序过流-“投”;
2.RLP25  零序过流跳闸-“投”;
  加入电流时间≧零序过流延时
保护立即出口C7/C8,同时驱动事故信号继电器C1/C3(10s后返回)。面板事故灯亮。

低频减载
1.RLP19  低频减载-“投”;
2.保护装置频率采样值≦低频减载定值(fdz1)
3.(保护装置频率采样值≦低频减载定值(fdz1)的)时间 ≧ 低频减载I延时 tfzd1
保护立即出口C7/C8,同时驱动事故信号继电器C1/C3(10s后返回)。面板事故灯亮。

母线接地报警
1.RLP26  母线接地报警-“投”;
2.保护装置零序电压采样值≧母线接地定值(3Uo2);
3.(保护装置零序电压采样值≧母线接地定值(3Uo2)的)时间≧母线接地延时(tzd3)
保护立即驱动告警信号继电器C2/C3(10s后返回)。面板告警灯亮。

PT断线报警
1.RLP27  PT断线报警-“投”;
2.保护装置零序电压采样值≦PT断线定值(3Uo1);
3.最大相电压与最小相电压的差值≧ PT断线定值,或计算的零序电压值≧10V
4.(保护装置零序电压采样值≧ PT断线定值(3Uo1))的时间≧ PT断线延时(Tzd3)
满足上面四个条件装置延时10s,PT断线报警动作,保护立即驱动告警信号继电器C2/C3(10s后返回)。面板告警灯亮

低电压
1.RLP28  低电压-“投”;开关在合位状态下
2.任何两相线电压采样值≦ 低电压定值(Udz1)
3.低电压采样延时时间≧低电压延时(tuzd1)
保护立即出口C7/C8,同时驱动事故信号继电器C1/C3(10s后返回)。面板事故灯亮。

控制回路断线
1.RLP11  控制回路断线-“投”;
2.保护装置控制回路断线时间≧控制回路断线延时(Tdz3);
保护立即驱动告警信号继电器C2/C3(10s后返回)。面板告警灯亮。
说明:控制回路断线状况如下:
若开关在合位状态下,发“控制回路断线”信息,则跳闸线圈回路断开;
若开关在分位状态下,发“控制回路断线”信息,则合闸线圈回路断开;
若开关的分合位指示灯都采集到,发“控制回路断线”信息;
若开关的分合位指示灯都没有采集到,也发“控制回路断线”信息;


保护投退菜单
保护序号  代号  保护名称  整定方式  投退说明
01 RLP1 速断 投/退
02 RLP2 速断方向 投/退 一般电力公司的进线保护选用
03 RLP3 限时速断 投/退 根据情况选用
04 RLP4 限时速断后加速 投/退 投-重合闸时供选用
05 RLP5 限时速断方向 投/退 一般电力公司的进线保护选用
06 RLP6 过电流 投/退
07 RLP7 过电流后加速 投/退 投-重合闸时供选用
08 RLP8 过电流方向 投/退 一般电力公司的进线保护选用
09 RLP9 过负荷 投/退
10 RLP10 过负荷跳闸 投/退 投:跳闸;退:告警
11 RLP11 控制回路断线 投/退
12 RLP12 重合闸 投/退 根据现场情况选择
13 RLP13 重合闸检无压 投/退 通常的线路保护装置不用
14 RLP14 重合闸检同期 投/退 需要检同期的才需要用
15 RLP15 同期电压线电压 投/退 投:同期电压为线电压;退:为相电压
16 RLP16 合闸不检条件 投/退
17 RLP17 手合/遥合检无压 投/退 通常的线路保护装置不用
18 RLP18 手合/遥合检同期 投/退 通常的线路保护装置不用
19 RLP19 低频减载 投/退 一般情况下都是“退”
20 RLP20 低压闭锁低频减载 投/退 低频减载“投”时,可选择用
21 RLP21 滑差闭锁 投/退 一般情况下都是“退”
22 RLP22 零序过流 投/退 有零序电流互感器才用
23 RLP23 零序电压闭锁 投/退 有零序电压和零序电流互感器才考虑,可选择用
24 RLP24 零序方向 投/退 有零序电流互感器才考虑,可选择用
25 RLP25 零序过流跳闸 投/退 投:跳闸;退:告警
26 RLP26 母线接地报警 投/退 接入开口三角电压才选择用
27 RLP27 PT断线报警 投/退
28 RLP28 低电压 投/退 根据情况选用
29 RLP29 零序电流取值 投/退 投零序取值于电流互感器;不投,零序为自产的
30 RLP30 备用 投/退
31 RLP31 备用 投/退
32 RLP32 录波 投/退
保护定值菜单
定值序号  代号  定值名称  整定菜单及范围  整定说明
01 Kv1 一次电压比例系数 0.01~300 PT变比/10,输入电压等级值(单位kV)
02 Ki1 一次电流比例系数 0.01~300 CT变比值/10,200/5的整定4即可
03 Idz0 电流速断定值 0.2~99A 一般整定为:6Ie2
04 Idz1 限时速断定值 0.2~99A 一般整定为:4Ie2
05 tzd1 限时速断延时 0~30s 一般整定为:0.10~0.40 s
06 Idz2 过电流定值 0.2~99A 一般整定为:1.5~2.5Ie2
07 tzd2 过电流延时 0~30s 一般整定为:0.50 s
08 Idz3 过负荷定值 0.2~99A 一般整定为:1.2Ie2
09 tdz3 过负荷延时 0~30s 一般整定为:10.00 s
10 tdz3 控制回路断线延时 0~30s 一般整定为:10.00 s
11 Ch-num 重合闸次数 1~3 一般整定为:1
12 Idz3 重合闸检无流定值 0~10A 一般整定为:0.2
13 Ch-a 检同期允许角度 0~30 检同期时才用
14 Utq 同期电压 1、2、3
15 Tchzd1 第一次重合闸延时 0~10s 一般整定为:0.2~0.50 s
16 Tchzd2 第二次重合闸延时 0~10s 一般都不用,若用,可整定为:0.2~0.50 s
17 Tchjszd 重合闸后加速延时 0~2s 一般都不用,若用,可整定为:0.2~0.50 s
18 Udz1 低压闭锁低频定值 42~99V 若用,一般整定为:70V
19 df/d2 滑差闭锁定值 0.3~5 一般都不用
20 fdz1 低频减载定值 46~49.5Hz 可根据情况选择
21 tfzd1 低频减载I延时 0~99s 可根据情况选择
22 Iodz 零序过流定值 0.2~10A 告警取值(5-8A)/N1
23 tozd 零序过流延时 0~30s 一般整定为:0.50~10.00 s
24 Uodz 零序电压闭锁 5~180V 一般都不用,若用,可整定为:15V
25 3U01 PT断线定值 0~90V 一般整定为:20~30V
26 3U01 PT断线延时 0~30s 一般整定为:2.0 s以内
27 3U02 母线接地定值 0~90V 一般整定为:8V
28 tzd3 母线接地延时 0~30s 一般整定为:2.0 s以内
29 Udz1 低电压定值 0.1~100V 若用,一般整定为:70V
30 tuzd1 低电压延时 0~30S 一般整定为:2.0 s以内
