9511线路保护测控装置(标准型)
9511线路保护测控装置(标准型)

9511线路保护测控装置主要用于35KV、10KV、6KV等电压等级的用户工程和小型的没有特殊要求的市政工程项目,该保护装置采用国际先进的DSP芯片研制的集保护、远动、通讯于一体的负荷类保护。广泛用于35KV、10KV、6KV及以下电压等级变电站、电厂等电力二次设备;具有保护、遥测、遥信、遥控功能,实现了无人值班功能。
9511线路保护样器图9511线路保护样器图
  • 产品说明
  • 技术参数
  • 资料下载
保护功能:

01. 速断    (跳闸)
02. 限时速断  (跳闸)
03. 过电流 (跳闸)
04. 过流反时限  (一般/非常/极端;三种反时限可选其一或不选)
05. 过负荷 (告警/跳闸)
06. 零序过流Ⅰ段      (跳闸)
07. 零序过流Ⅱ段      (跳闸)
08. 零序过流Ⅲ段      (跳闸)
09. 零流Ⅲ段反时限    (一般/非常/极端;三种反时限可选其一或不选)
10. 零序过流       (告警/跳闸)
11.过电压    (跳闸)
12.低电压    (跳闸)
13.低频减载       (跳闸)
14. 三相一次重合闸  (不检)
15. PT断线    (告警)
16. PT失压    (告警)
17. 控制回路断线   (告警)
说明:在条件之内,保护功能可以增加,来满足现场需要。



其他:

液晶显示:UAB  UBC  UCA  IA  IC  P  Q  COSΦ  f  io  ia  ib  ic
通道显示:Ia  Ic;Uab  Ucb  io  ia  ib  ic
 说明:UAB/UBC/UCA显示为母线电压一次值; IA/IC显示为测量电流一次值;
 ia  ib  ic显示为保护电流二次值;io显示为零序电流二次值。


远动功能:

01. 测量电流:Ⅰa、Ⅰc;
02. 母线电压:Uab、Ucb;
03. 频率:f;
04. 功率:P、Q;
05. 功率因数:cosФ



控制功能:

01. 断路器开关的就地分闸、合闸;
02. 断路器开关的遥控分闸、合闸;



辅助功能:

01. 运行指示:装置运行正常时,“运行”指示灯有规律的闪烁;
02. 电源指示:装置运行正常时,“电源”指示灯常亮;
03. 装置异常:自检出错,闭锁继电器开出;
04.装置告警:电流、电压达到设定的初始值并保持到设定的时间;
05. 装置跳闸:电流、电压达到设定的跳闸值并保持到设定的时间;
06. 分合指示:开关状态的分合位指示;
07. 事件记录:可以记录32条保护事件,32条遥信事件,8条自检事件;
08. 在线修改:“保护投退”及“保护定值”修改可以通过计算机通讯后直接修改保存;
09. 在线打印:通过计算机通讯后可以直接打印保护菜单中的任何界面;
10. 通讯功能:具有485通讯方式



保护动作原理

速断
1.RLP01  速断-“投”;
2.保护电流ia、ib、ic任何一相≧ 电流速断定值(Idz0);
满足以上条件,保护立即出口B12/B13,同时驱动事故信号继电器B14/B15(直到手动复归,继电器才返回),面板事故灯亮。

限时速断
1.RLP02  限时速断-“投”;
2.保护电流ia、ib、ic任何一相≧ 限时速断定值(Idz1);
3.加入电流时间≧限时速断延时 Tzd1;
满足以上条件,保护立即出口B12/B13,同时驱动事故信号继电器B14/B15(直到手动复归,继电器才返回),面板事故灯亮。

过电流
1.RLP03  过电流-“投”;
2.保护电流ia、ib、ic任何一相≧过电流定值(Idz2);
3.加入电流时间≧过电流延时 Tzd2;
满足以上条件,保护立即出口B12/B13,同时驱动事故信号继电器B14/B15(直到手动复归,继电器才返回),面板事故灯亮。
过流反时限

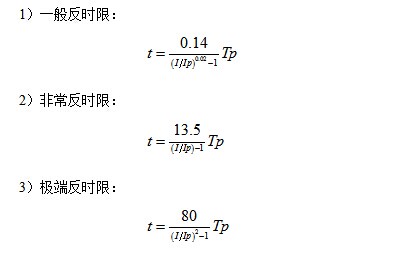

装置提供三种反时限特性(依据IEC225-4标准):


过流反时限保护三种特征



上式中, Ip 为电流反时限电流定值,tp 为电流反时限时间定值。
注:过电流保护和过流反时限保护共用数值定值和时限定值,两者同时投入时,反时限保护无效。

重合闸
1.RLP14  重合闸-“投”;
2.开关在合位,无闭锁重合闸信号,重合闸进行充电,充电15秒后,在液晶右上角显示电池充电满符号;
3.速断、限时速断及过电流,三段保护任何一段动作后,检测到的残留电流值小于重合闸无流定值,经过重合闸延时时间后,重合闸进行重合。
说明:重合闸只针对:速断、限时速断、过电流动作后才能重合。

过负荷
1.RLP05  过负荷-“告警/跳闸”;
2.保护电流ia、ib、ic任何一相 ≧ 过负荷定值(Idz3);
3.加入电流时间≧过负荷延时 Tzd3;
满足以上条件,若投“跳闸”保护立即出口B12/B13,同时驱动事故信号继电器B14/B15(直到手动复归,继电器才返回),面板事故灯亮;若投“告警”保护即驱动告警信号继电器B14/B16(直到手动复归,继电器才返回),面板告警灯亮。

零序过流I段
1.RLP06  零序过流I段-“投”;
2.零序电流i0采样值≧ 零序过流I段(I0dz1);
3.加入电流时间≧零序过流I段延时TI0zd1;
满足以上条件,保护立即出口B12/B13,同时驱动事故信号继电器B14/B15(直到手动复归,继电器才返回),面板事故灯亮。

零序过流Ⅱ段
1.RLP07 零序过流Ⅱ段-“投”;
2.零序电流i0采样值≧ 零序过流Ⅱ段(I0dz2);
3.加入电流时间≧零序过流Ⅱ段延时TI0zd2;
满足以上条件,保护立即出口B12/B13,同时驱动事故信号继电器B14/B15(直到手动复归,继电器才返回),面板事故灯亮。

零序过流Ⅲ段
1.RLP08 零序过流Ⅲ段-“投”;
2.零序电流i0采样值≧ 零序过流Ⅲ段(I0dz3);
3.加入电流时间≧零序过流Ⅲ段延时TI0zd3;
满足以上条件,保护立即出口B12/B13,同时驱动事故信号继电器B14/B15(直到手动复归,继电器才返回),面板事故灯亮。

零流Ⅲ段反时限
零流Ⅲ段反时限特性与过流反时限特性相同。
注:零序过流Ⅲ段和零流Ⅲ段反时限共用数值定值和时限定值,两者同时投入时,反时限保护无效。

零序过流
针对大电流或小电阻接地以外的系统,装置设有零序过流保护,可选择告警或跳闸。
1.RLP10  零序过流-“告警/跳闸”;
2.零序电流i0采样值≧ 零序过流定值(Iodz);
3.加入电流时间≧零序过流延时TIozd;
满足以上条件,若投“跳闸”保护立即出口B12/B13,同时驱动事故信号继电器B14/B15(直到手动复归,继电器才返回),面板事故灯亮;若投“告警”保护即驱动告警信号继电器B14/B16,面板告警灯亮。

过电压
1.RLP11  过电压-“投”;
2.三相线电压Uab、Ubc、Uca采样值同时≧ 过电压定值(Udz1);
3.过电压采样延时时间≧过电压延时(TUzd1);
满足以上条件,保护立即出口B12/B13,同时驱动事故信号继电器B14/B15(直到手动复归,继电器才返回),面板事故灯亮。

低电压
1.RLP12  低电压-“投”;
2.三相线电压Uab、Ubc、Uca采样值同时≦ 低电压定值(Udz2);
3.低电压采样延时时间≧低电压延时(TUzd2);
4. 三相线电压均≧30V;
    满足以上条件,保护立即出口B12/B13,同时驱动事故信号继电器B14/B15(直到手动复归,继电器才返回),面板事故灯亮。

低频减载
1.RLP13  低频减载-“投”;
2.测量电流C相采样电流值不小于0.3A;
3.保护装置频率f采样值≦ 低频减载定值(Dpjz);
4.加入电流时间≧低频减载延时 Tdp;
满足以上条件,保护立即出口B12/B13,同时驱动事故信号继电器B14/B15(直到手动复归,继电器才返回),面板事故灯亮。

PT断线
1.RLP15  PT断线-“投”;
2.一相线电压采样值 ≧ PT断线电压定值(Upt1),其余两相线电压中至少一相的采样值< PT断线电压定值(Upt1);
    满足以上条件,装置延时10s发生PT断线保护,并驱动告警信号继电器B14/B16(直到手动复归,继电器才返回),面板告警灯亮。

PT失压
1.RLP16  PT失压-“投”;
2.三相线电压都小于PT失压定值(Upt2);
3.保护电流ia、ib、ic任何一相 ≧ 0.3A;
    满足以上条件,装置延时10s发生PT失压保护,并驱动告警信号继电器B14/B16(直到手动复归,继电器才返回),面板告警灯亮。

控制回路断线
1.RLP17  控制回路断线-“投”;
2.同时采集到分位、合位信号,或同时采集不到分位、合位信号,持续时间≧ 控制回路断线延时(TKZDX);
    满足以上条件,装置发生控制回路断线告警保护,并驱动告警信号继电器B14/B16(直到手动复归,继电器才返回),面板告警灯亮。

9511保护定值菜单
定值序号  代号  定值名称  整定菜单
00   保护定值套数 1~3
01 Kv1 一次PT变比/10 0.01~300.00
02 Ki1 一次CT变比/10 0.01~300.00
03 Idz0 电流速断定值 0.1~100A
04 Idz1 限时速断定值 0.1~100A
05 Tzd1 限时速断延时 0~100s
06 Idz2 过电流定值 0.1~100A
07 Tzd2 过电流延时 0~100s
08 Idz3 过负荷定值 0.1~100A
09 Tzd3 过负荷延时 0~100s
10 I0dz1 零序过流I段定值 0.1~100A
11 TI0zd1 零序过流I段延时 0~100s
12 I0dz2 零序过流Ⅱ段定值 0.1~100A
13 TI0zd2 零序过流Ⅱ段延时 0~100s
14 I0dz3 零序过流Ⅲ段定值 0.1~100A
15 TI0zd3 零序过流Ⅲ段延时 0~100s
16 I0dz4 零序过流定值 0.01~100A
17 TI0zd4 零序过流延时 0~100s
18 Udz1 过电压定值 50~200V
19 TUzd1 过电压延时 0~100s
20 Udz2 低电压定值 30~100V
21 TUzd2 低电压延时 0~100s
22 Dpjz 低频减载定值 35.00-50.00Hz
23 Tdp 低频减载延时 0~100s
24 Idz4 重合闸无流定值 0~5A
25 Tzd4 重合闸延时 0~100s
26 Upt1 PT断线定值 10-90V
27 Upt2 PT失压定值 1-30V

28

TKZDX 控制回路断线延时 0~100s
9511保护投退菜单
 保护序号   代号   保护名称   整定方式
01 RLP01 速断 投/退
02 RLP02 限时速断 投/退
03 RLP03 过电流 投/退
04 RLP04 过流反时限 一般/非常/极端/退
05 RLP05 过负荷 告警/跳闸/退
06 RLP06 零序过流I段 投/退
07 RLP07 零序过流Ⅱ段 投/退
08 RLP08 零序过流Ⅲ段 投/退
19 RLP09 零流Ⅲ段反时限 一般/非常/极端/退
10 RLP10 零序过流 告警/跳闸/退
11 RLP11 过电压 投/退
12 RLP12 低电压 投/退
13 RLP13 低频减载 投/退
14 RLP14 重合闸 投/退
15 RLP15 PT断线 投/退
16 RLP16 PT失压 投/退
17 RLP17 控制回路断线 投/退
