发电机高频和低频保护



发电机为什么要装设高、低频保护

      低频保护是针对发电机组可能出现的低频共振而装设的,其必要性在于:发电机的叶片都有一个自然振荡频率,如果发电机的运行频率接近或等于其自振频率时,将发生共振,造成材料疲劳。由于材料的疲劳属于不可逆的积累过程,当积累的疲劳超过材料所允许的限度时,叶片就可能断裂,造成严重事故。需要指出的是,发电机运行频率升高,同样可能导致共振现象的发生,只不过对频率升高已另有严格限制。


发电机低频保护原理

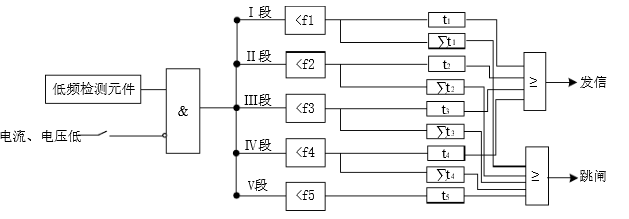

发电机低频保护逻辑图

      低频保护设有五段五时限,并有累计时间显示。为防止发电机起停过程中低频保护误发信号,为此,设有电流电压闭锁元件。(电流电压元件的定值分别为0.3A和20V)。
      发电机运行中允许其频率变化的范围为48.5~50.5Hz,低于48.5Hz时,累计运行时间和每次持续运行时间达到定值,保护动作于信号或跳闸
      保护设定四段定值,其中Ⅰ、Ⅱ两段为累计运行低频保护,Ⅲ、Ⅳ段为持续运行低频保护,频率保护受断路器位置接点、无流标志闭锁


发电机高频保护原理 

     发电机叶片有自己的自振频率。并网运行的发电机,当系统频率异常时,发电机机叶片可能产生共振,从而使叶片发生疲劳,长久下去可能损坏汽轮机的叶片。发电机频率异常保护,是保护发电机安全的
 发电机低频保护逻辑图
