变电站集控系统



       变电站在电力系统中是比较常见的,它起到了电能的汇集和输送。一般常见的电压等级有6KV 10KV 35KV 110KV 220KV 330KV 500KV 750KV 1000KV,除此之外20KV和66KV在东北比较常见。随着变电站越来越多,需要变电站的运维人员也是越来越多。但是综自系统越来越完善,技术越来越高,不会需要太多的运维人员。为了减员增效,控制员工的数量,同时为了保证变电站安全运行,变电站集控无疑不是首选。

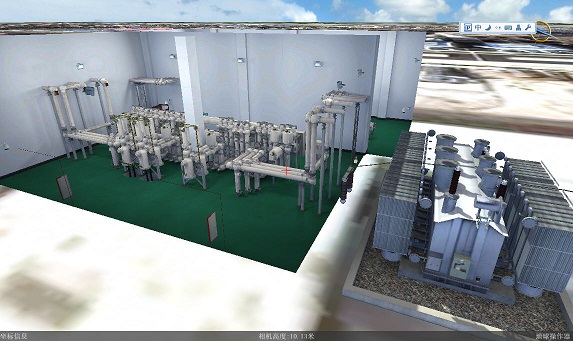

变电站集中控制系统

变电站集控意义
      1)所有变电站集中管理,便于下面的所有电站的管控。
      2)减员增效,运维人员没必要天天在变电站中盯着监控后台,定期巡检就可以了。

开闭所站的集控模式
      对于大的厂矿站来说,一个厂区各种配电所、开闭所加起来有几十或者上百,这么多的电站如果每个站都安设运维人员,那么运维人员的数量就会有好多人,人员就会显得冗余。例如大型钢厂来说,都会有总降较,即高电压等级的变电站,然后将电输送到各个开闭所中。为了将所有开闭所集中管理,减少运维人员。做整个厂区变电所的集控是不可缺少。像这种情况,一般是通过光纤来实现的。简单的说,就是将各个需要上集控站的电站通过光纤将数据传送到集控站内,使得集控站不但可以监测站内的数据,还可以对站内进行遥控。使其对站内的运行情况完全掌握。一般光纤的走线根据实际情况而定,要考虑到简洁、方便等因素。一般的设计思路是,如果几个在聚集在一起,那么就将几个站的数据统一采集然后集中打包通过104规约发送到集控站中。如果电站比较分散,可以单独拉光纤将数据传送到升压站。也就是说具体情况具体对待。
开闭所集控系统
光伏电站的集控模式
      光伏发电是近几年来兴起的发电模式,而且国家扶持力度比较大。这样使得好多人开始投身到光伏发电上。有好多大的电气公司开始慢慢渗入光伏行业。但是电站多了,为了集中管理,好多公司也开始做集控。像这种情况,如果还像厂矿集控那样拉光纤就显得不太合理了。因此像这样的集控项目,需要通过互联网来解决。也就是说站内的数据通过104规约、103规约或者modbus TCP规约传到一台数据采集服务器上,该服务器将采集到的数据通过互联网输送到集控站一端。其中可能还要有的设备有防火墙、反向隔离器等。只要网络保持正常的情况下,集控站就可以完全监测到站内的数据。一般只做遥测、要信和遥脉。集控站在根据各个电站的实际结构画监控系统图。这只是一种情况,还有的集控也是通过网络,但是站内的数据不是显示在集控站的主机上,而是显示在一个特定的网站上,任何人只要有网站名称和登录用户的名称和密码都可以对下面的电站的运行情况了如指掌。风电、小水电也可以采用这种模式做集控。由此看来这种模式对于比较分散的电站做集控还是比较简洁、方便的。
光伏电站的集控系统
      综合的的讲,变电站集控集中了电力系统远动通讯技术、通信技术、互联网技术等。它的目的是集中管控变电站,以至达到完全无人值守的目的。对于光伏电站、风电、水电来讲,大多情况下建设的地点很偏僻,经常是方圆百公里内荒无人烟。对于运维人员来讲,站内的生活条件比较艰苦。对于西北的一些电站,吃水都需要自己用车从远处拉来。由此可见,变电站集控意义重大。
