厂用电快切装置的工作原理、作用



    我们把电厂分成两块,升压站和机组,机组电气的四大核心要素,发变组、励磁、同期、快切。今天说一说快切。

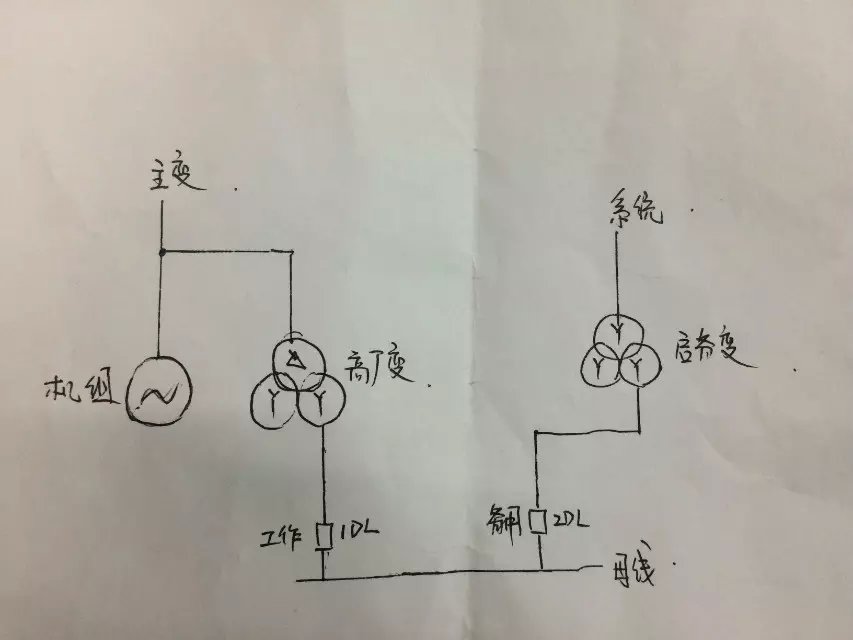

    认识快切之前要明白几个专用名词,如下图所示,高厂变所带的分支叫工作进线分支开关1DL,起备变带的分支叫备用进线分支开关2DL。机组正常运行时,由高厂变合工作进线分支开关1DL,从而使母线带电,此时电厂机组自身给母线供电,称为工作。在机组停机时,由起备变合备用进线分支开关2DL,给母线带电,此时电网给母线供电,称为备用。

快切装置工作原理图



   快切是什么呢?字面上理解就是快速切换,说白了就是工作分支开关和备用分支开关的切换,就是合工作,跳备用;合备用,跳工作。先合后跳,或者先跳后合。

    这里就涉及到快切的两种基本切换方式,并联切换和串联切换。并联切换就是先合后跳,如图,假设现在1DL合位,先合上2DL,再跳开1DL,就是并联切换,在并联切换的时候,会引起并联系统出现环流,切换必须是瞬间的,不能长时间并列。串联切换,就是先跳后合,假设现在1DL合位,先跳开1DL,再合上2DL,就是串联切换。串联切换会引起母线短时失电,严重会因某些重要设备停转,导致机组跳闸,因此也必须是瞬间的。

    正常切换包括并联切换和串联切换,是双向的,可以由工作切到备用,也可以由备用切到工作,一般是在DCS画面操作的。

    快切最多的是事故切换,保护动作时启动快切,事故切换一般为串联切换,而且只能由工作切到备用,是单向的。保护动作接点,通常都是由发变组保护A\B\C屏接入。另外快切的切换还有母线失压切换,开关偷跳切换,不再详述。

    通过上面的介绍,咱们来看看快切究竟该设计哪些回路,首先要合跳1DL、2DL,那么就需要合、跳1DL、2DL的出口指令回路,需要1DL、2DL的位置反馈回路;有DCS操作,就需要有接到DCS的切换启动、串并联选择、复位等指令回路;有保护启动,就需要有保护屏接入的启动切换回路。有切换回路,就会有接入的闭锁回路。另外,需要有电流、电压回路,电压有母线电压(三相)、工作进线电压、备用进线电压,电流有工作进线电流、备用进线电流,电流取单相或三相,电压取相或线电压,有电压通常就会取母线PT隔刀位置接点。有了这些回路,快切的基本功能就具备了,其他丢下的,大家看看图纸补充吧。
