防孤岛保护配备方案、作用



   随着新能源的逐步发展,为了保证电站的安全稳定可靠的运行,国家电网对于并网电站的要求越来越完善。而如今的好多光伏电站尤其是分布式光伏,要求装设防孤岛保护来保证电站的运行。那么对防孤岛保护做一个简单的介绍。

    孤岛效应,即当电网由于某种故障原因造成失压时,该光伏电站可以保持对系统一部分线路供电。孤岛现象分为计划性和非计划性。顾名思义,当出现非计划性时应该是电网内出现某个原因造成的,这样导致的结果可能是影响该站的正常运行、设备受损或人员安全。因此为了防止这种故障出现,要求加设防孤岛保护。

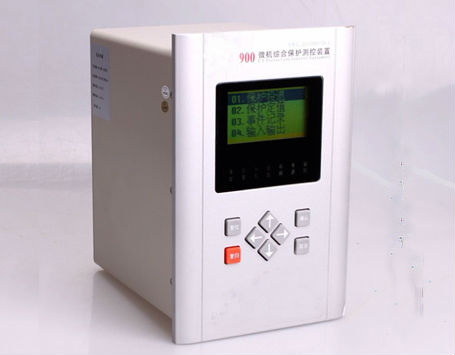

防孤岛保护装置

    那么对防孤岛保护的要求有哪些呢?首先来讲防孤岛保护应具备主动式和被动式。主动式包括频率偏高、有功和无功功率变动等。被动式包括电压相位跳动、频率变化等。孤岛保护跳闸出口一般接在并网断路器上,当出现孤岛现象时切断并网断路器。因此防孤岛保护装置须具备精确检并网点的电压、频率。然后当电压、频率出现波动且大于定制时跳闸出口动作,断开并网开关。
举例说明:云南省玉溪市元江县北泽坝40MWP农业大棚光伏发电示范项目

根据当地技术要求,该项目要求上防孤岛保护,该保护配置要求如下:
1、低频保护
    频率在35HZ-65HZ之间时且曾经在低频值以上时低频保护才能启动,低频保护动作200ms后立即返回。

2、过频保护
    当频率高于定值时保护启动。

3、低压保护
    当电压低于定值时动作

4、过压保护
    当电压高于定值时动作

5、光纤联跳
    支持变电站侧光纤联跳,即当收到变电站侧联跳命令时延时开出跳闸出口,切本站的并网开关。

6.频率突变
    当频率波动值超过所设定值时,保护动作.

    对于即将并网发电的分布式光伏发电来说防孤岛保护设备是必须装设的设备,采集模拟量包括电流、电压。一般并网开关上的电压互感器、电流互感器是属电网侧,因此孤岛保护装置采的模拟量取自并网开关。
