埃塞俄比亚15KV切换式电容器相关技术要求

1.电容器断路器
     真空开关为内置于SF6绝缘气体内的真空灭弧开关。真空开关保护配置微机保护装置:具备过流、速断保护功能。能灵敏的检测故障和切除故障线路,具备测量功能,故障记录功能,应予留有RS-485接口,具有多种I-T特性曲线供用户根据需要进行保护的整定。断路器的合、分闸可实现手动或电动操作及远方操作。可与控制器

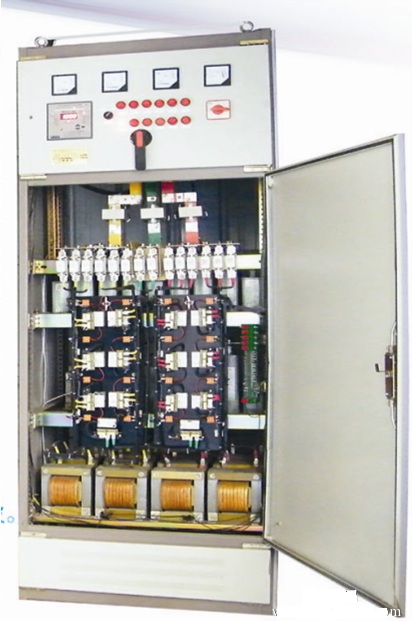

切换式电容器

2.控制电源
    断路器应从15 kV线路上自行供电,即没有交流或直流控制电源可供其操作。控制电源的来源(PT等)应当能够应对15 kV线路从+10%到-20%的电压波动。相同的电源可用来保护电容,以防由于单相故障导致的中性点转换,而导致过电压。合格的继电器要能在过压的情况下跳闸。

3.制造要求
    断路器的每相都必须是双断设计。电容开关必须适用于室外安装,并且已经密封为防雨式构造。电容开关要适用于安装在单级结构上,没有特殊配件。电容开关应当有一个机械指示器,以显示接触点在开关处于打开/关闭时的位置。还应对手动关闭和开启做出相关规定。
    断路器的金属外壳应设有两个接地终端(标有地面符号),顶部应为倒V型 的装置以防止雨水积滞。开关上的套管材料应为优质陶瓷,而且终端要设计成钳型,以便于直接接收在水平和垂直方向上的直径高达10 mm的铝导体。终端布置应避免金属腐蚀。

4.电容器熔断器
    1)应当按照制造商的标准给电容器提供内部或者外部保险丝。在后一种情况下,制造商应 提供一组带紧固部件的外部保险丝,以及一组三个带电容组的备用保险丝。还应当提供必要的保护,防止过电压和冲击电流。
    2)电容器应采用非PCH类型的使用丙烯薄膜作为电介质

5.通讯
    1)安装能实现遥测、遥信和遥控三遥功能的自动化终端设备(或由专业厂家提供)。
    2)安装无线接收天线或从独立天线引入。
    3)完成自动化系统的厂内调试。

6.接地
    1)电容器的箱体设专用铜接地导体,接地导体上需设有与接地网相连的固定连接端子,其数量不少于两个,并有明显的接地标志。接地端子所用螺栓为直径不得小于M12的镀锌螺栓,在通过短路电流,接地铜排的截面应满足电流密度不大于200A/mm2,截面不小于75mm2。
    2)电容器的所有非带电金属裸露部分均可靠接地,门和在正常运行条件下抽出部分的接地保证在打开或隔离位置时,仍可靠接地。
    3)与接地回路相连的部分包括:电容器外壳,气箱体本体,高压金属屏蔽和电缆接地导体。
