水轮机发电机保护系统

    上次我们详细介绍了汽轮机保护系统的解决主案及配置方法,今天我们就来详细介绍了一下水轮发电机保护系统的配置及实现原理.如果你想详细了解发电机保护装置相关技术参数,可联系我公司工作人员!或者进行发电机保护装置栏目进行了解!

水轮发电机的故障和异常运行方式
发电机运行时可能发生的故障：
   （1）定子绕组相间短路
   （2）定子绕组单相接地
   （3）定子绕组匝间短路
   （4）转子绕组接地
   （5）转子励磁回路失去励磁电流
   （6）定子绕组过电压


发电机不正常工作状态主要有：
   （1）由于负荷超过发电机的额定容量而引起的过电流
   （2）由于外部短路，非同期重合闸以及系统振荡而引起的过电流
    以上情况都使定子电流增大，温度升高，加速绝缘老化，缩短发电机寿命，长期过热会使发电机内部故障

继电保护根据故障和运行方式分别动作与以下结果
   （1）停机:断开发电机的断路器、灭磁、关闭导水叶至机组停机状态
   （2）解列灭磁：断开发电机断路器、灭磁、关闭导水叶至机组空载
   （3）解列：断开发电机断路器、关闭导水叶至空载
   （4）减出力：将水轮发电机出力减到给定值
   （5）缩小故障影响范围：如断开母联断路器
   （6）信号；发出声光信号

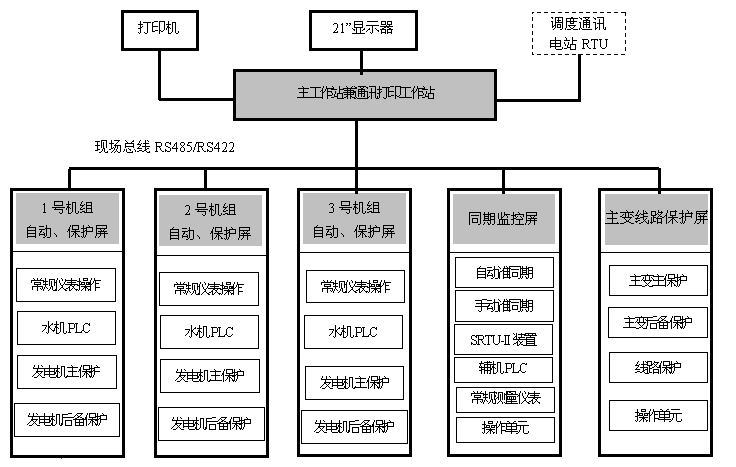

水轮发电机保护系统配置
   （1）水轮发电机主保护:水轮机主保护主要以差动速断保护、比例差动保护、横差保护,非电量事故等.
   （2）水轮发电机接地保护;转子一点接地保护,转子两点接地保护
     (3) 水轮发电机后备保护:横差保护、负序功率方向保护、复合电压启动的过流保护、定时限过负荷保护、反时限过负荷保护、负序过流保护、方向限时电流速度速断、过压保护、过流保护、低压启动过流保护、基波零序过压保护、过励磁保护、失磁保护、逆功率保护等.

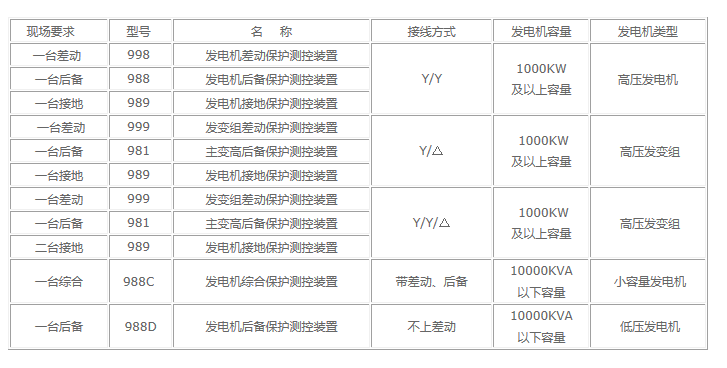

水轮发电机保护选型方案

水轮电机保护装置原理图、接线图
   （1）998发电机差动保护原理图、接线图(点击下载)
   （2）998发电机后备保护原理图、接线图(点击下载)
   （3）998发电机接地保护原理图、接线图(点击下载)
