967低压减载保护测控装置
967低压减载保护测控装置

967适用于110kV及以下电压等级线路的分散式电压控制。当系统电压低于整定电压时,装置能自动判断是否切除负荷。该保护装置一般主要用于110KV、66KV、35KV等电压等级的入网项目中,其主要和968 低频减载保护测控装置配合使用、构成完整的低频低压减载保护。如有特殊要求,我公司也可以根据要要求定制和开发特殊的保护功能
967样品图967样品图
  • 产品说明
  • 技术参数
  • 资料下载
适用范围

    967低压减载保护测控装置适用于110kV及以下电压等级母线电压控制。当系统电压低于整定电压时,同时频率也小于设定值,则装置自动判断低频闭锁低压,从而决定是否切除负荷。



保护功能

8条线路的低压减载功能
    第一轮保护:出口三个继电器,切除一般性负荷(若出口不够,可在外扩展);
    第二轮保护:出口三个继电器,切除次要性负荷(若出口不够,可在外扩展);
    第三轮保护:出口三个继电器,切除重要性负荷(若出口不够,可在外扩展);
    第四轮保护:出口三个继电器,切除主要性负荷(若出口不够,可在外扩展);
说明:上一轮出口到下一轮出口时间,中间至少间隔5分钟,切除负荷后待电压恢复正常工作状况,再决定是否进行下一轮出口,依次类推。

  测控功能

遥测量:母线相电压、线电压、电网频率等



辅助功能

故障录波;



通讯方式

485通讯;
以太网通讯;
光纤通讯;



低压减载保护原理

利用这一元件,可以实现低压控制,当系统电压低于整定电压时,此元件就能自动判定是否切除负荷。

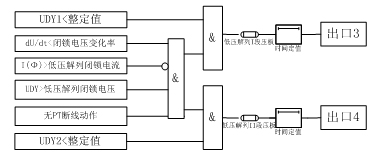

低压解列元件的逻辑为:

低压减载保护原理
