923电能质量监测装置
923电能质量监测装置

923电能质量在线监测装置,完全按国际要求采集电能质量的各项参数,具有长时间在线工作的可靠性、较强的现藏操作和与中心站的通讯功能,同时具有长时间记录存储数据的能力及方便的数据统计分析方式。

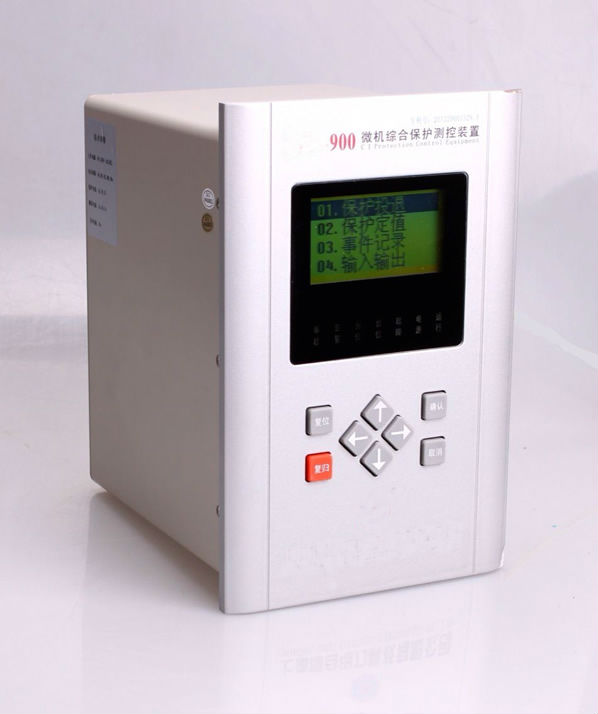

电能质量监测装置电能质量监测装置
  • 产品说明
  • 技术参数
  • 资料下载
923电能质量监测装置特点

    ◆32位DSP数字信号处理器          ◆16位六通道高精度A/D转换器
    ◆宽温全中文大屏幕液晶显示屏    ◆大容量FLASH存储器
    ◆超低功耗小于20VA                  ◆流水线贴片工艺确保质量稳定可靠
    ◆后端可插拔自动短接式接线端子,安装、维护方便



923电能质量监测装置功能

      装置除具有常规的电能质量稳态指标的监测外,还对电能质量的暂态扰动,主要是电压的骤升、骤降进行监测和记录,具有较强的实用性。装置主要具有以下功能:

1) 基本测量量

      电网频率;电压、电流有效值;总的有功、无功功率、功率因数。



2) 基本监测指标

      a) 三相基波电压、电流有效值,基波功率、功率因数、相位等;

      b) 电压偏差;

      c) 频率偏差;

      d) 三相电压不平衡度、三相电流不平衡度、负序电压、电流;

      e) 谐波(2~63次)。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位;

      各次谐波的有功、无功功率等;



3) 高级监测指标

      a) 间谐波;

      b) 电压波动、闪变;

      c) 电压骤升、骤降、短时中断;



4) 显示功能

      装置面板上带有大屏幕LCD显示器,以图形方式显示主要电能质量监测指标的实时数据。



5) 设置功能

      可对装置硬件时钟进行设置,对监测参数进行设置、修改和查看,并设有密码保护。



6) 记录存储功能

      可对基本监测指标和高级监测指标实时保存,统计时间间隔可设置,3Min数据(保存最大值、最小值、平均值、95%概率大值中的一项)在装置上最长保存时间为    1年以上,之后按”先进先出”原则更新。



7) 统计功能

      装置具有对主要监测指标的在线统计功能,可统计一个时间段内监测指标的最大值、最小值、平均值、95%概率大值等。



8) 通讯功能

      装置提供多种通讯接口方式,实现监测数据的实时传输或定时提取存储记录,可通过工业以太网接口与远方电能质量管理中心通讯,也可通过RS232C/RS485接口,以Modem或GPRS方式与远方通讯。(订货时声明通讯方式)



9) GPS 对时功能

      装置具有GPS硬对时接口,可以接受IRIG-B码对时或者秒脉冲对时信号,保持与远方管理中心的时钟一致。(选配功能)



10) 事件触发录波功能

      可根据客户要求设定事件触发条件(手动或自动),记录事件触发前、后实时数据并保存,并保存有事件日志以供查询。

923电能质量监测装置技术参数

    ·电压测量范围:10~100V     ·电流测量范围:0.05~6A
    ·电网频率误差:≤0.01Hz     ·谐波电压(电流)含有率测量误差:≤0.1%
    ·电压偏差误差:≤0.2%        ·三相电压不平衡度误差:≤0.2%
    ·基波电压(电流)相位误差:≤0.5°  ·闪变误差:≤5%    ·电源:AC/DC 220±15%,50Hz
