922小电流接地选线装置
922小电流接地选线装置

922小电流接地选线装置,分为单母线、双母线、三段母线、四段母线四种。
分别对应922-1、922-2、922-3、922-4四种型号。置用于3~66KV中性点经消弧线圈或电阻接地及中性点绝缘的中压电网单相接地选线及铁磁谐振消除,具有接地选线、保护跳闸、消除谐振、故障报警、通讯功能、记录查询等完善的功能和RS-232/422/485 三种通讯接口;是一款功能强大、性价比非常高的产品

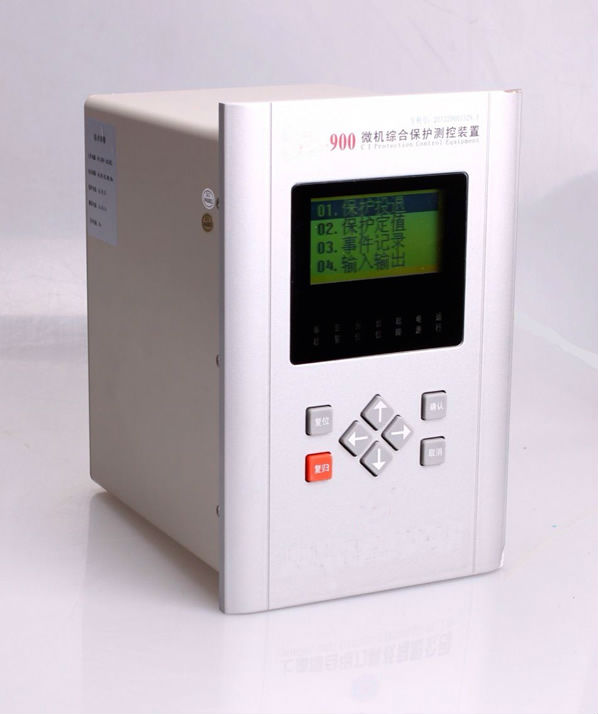

922样品图922样品图
  • 产品说明
  • 技术参数
  • 资料下载
装置功能:

    922小电流接地选线装置,分为单母线、双母线、三段母线、四段母线四种。分别对应922-1、922-2、922-3、922-4四种型号。
装置用于3~66KV中性点经消弧线圈或电阻接地及中性点绝缘的中压电网单相接地选线及铁磁谐振消除,功能如下:
接地选线:线路或母线单相接地选线;
保护跳闸:线路单相接地发生后,经延时输出跳闸信号;
消除谐振:检测并消除各种频率的铁磁谐振;
故障报警:发生接地、谐振,以及装置故障、装置失电时,产生报警信号;
通讯功能:支持多种通讯规约,具有三种常用接口,能够配合各种RTU和主站系统;
记录查询:可分别查询接地事件、谐振事件件等记录;
特殊功能:可根据用户需要增加其他非标功能。



装置特点:


    选线灵敏度极高,在零序电压仅为5V时,仍能稳定可靠地选线;
相比于以往暂态选线算法,没有死区,适应性强;
可广泛地与工程上使用的各种零序电流互感器匹配,甚至在不同厂家不同规格零序电流互感器混配的情况下,仍能可靠工作;
采用多处理器。主处理器使用高档工控芯片386EX, 具有强大的管理/控制/显示/通讯能力;运算处理器使用TI公司的DSP芯片,具有强大的高速运算能力,用以完成实时监测和选线分析运算;
采用录波方式处理信号,能够精确捕捉接地瞬间;
完全的模块化设计,后插式结构,取消机箱内部连接导线,减少了故障环节,提高了可靠性,并可现场快速排除故障;
采用大屏真彩液晶,实时显示电压数据;
自带国标汉字库,可现场任意输入汉字线路名称;
全汉化的多级菜单,完善的人机交互界面,操作简便;
强大的参数管理功能,所有参数均可菜单设定,调试简单,免维护;
完善的自检能力,运行当中能够自诊断并处理故障;
强大的存储能力,可以存储多次故障信息和录波数据;
具有RS-232/422/485 三种通讯接口,菜单选择,无需硬件跳线。
