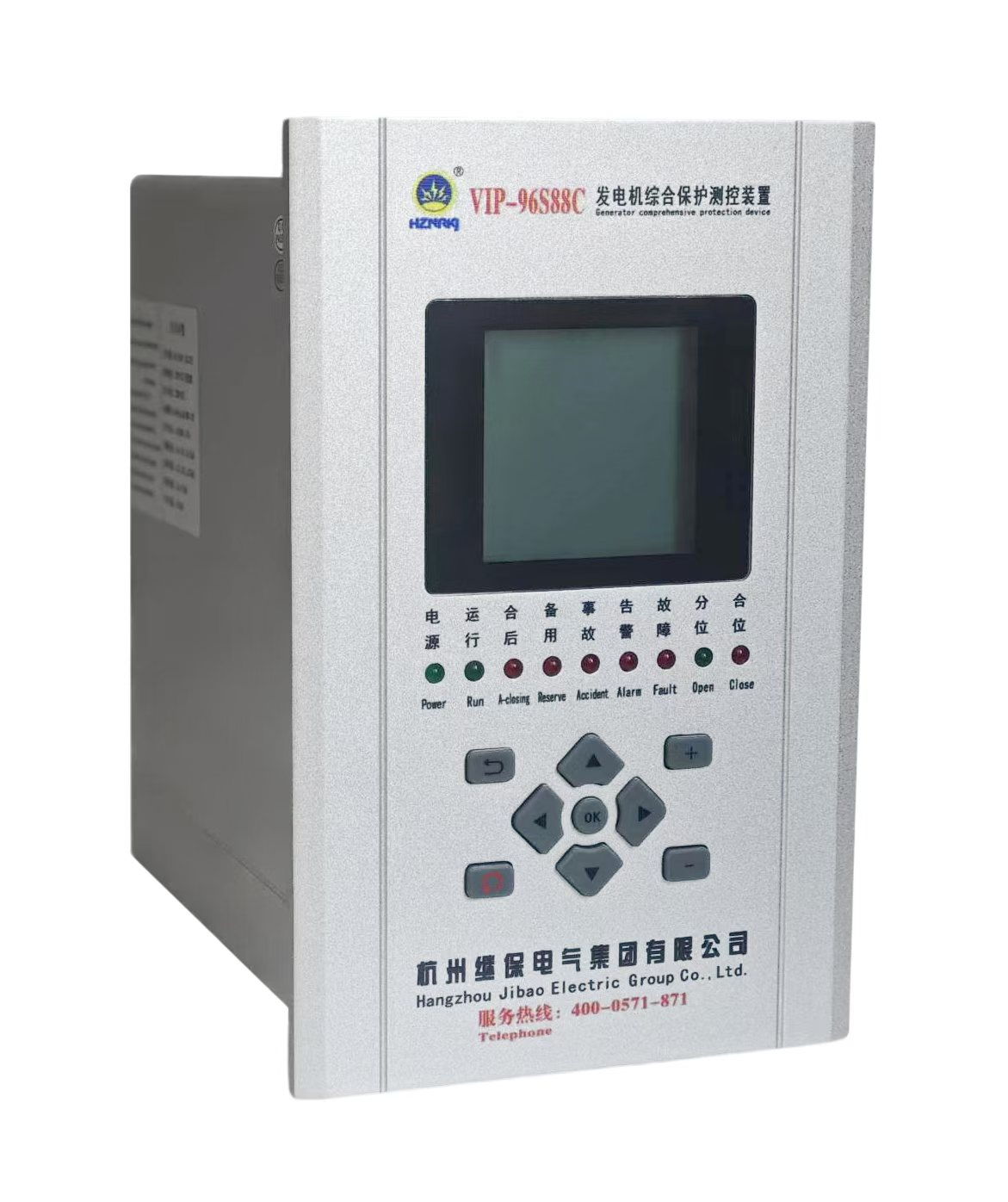

9461电容器保护测控装置
9461电容器保护测控装置

9461电容器保护测控装置主要用于35KV、20KV、10KV、6KV等电压等级下的多数系统,该装置包含十多余种保护功能,且具有对一次设备电压电流模拟量和开关量的完整强大的采集功能;并可选配标准的RS485接口或不设通讯口;
9461电容器保护装置9461电容器保护装置
  • 产品说明
  • 技术参数
  • 资料下载
保护功能

01. 速断              (跳闸)
02. 限时速断          (跳闸)
03. 过电流            (跳闸)
04. 过流反时限        (一般/非常/极端)
05. 过负荷            (告警/跳闸)
06. 零序过流I段      (跳闸)
07. 零序过流Ⅱ段      (跳闸)
08. 零序过流Ⅲ段      (跳闸)
09. 零流Ⅲ段反时限    (一般/非常/极端)
10. 零序过流       (告警/跳闸)
11.过电压    (跳闸)
12.低电压    (跳闸)
13. PT断线    (告警)
14. PT失压    (告警)
15. 控制回路断线   (告警)
说明:在条件之内,保护功能可以增加,来满足现场需要。



远动功能

01. 测量电流:Ia、Ic;
02. 母线电压:Uab、Ucb;
03. 频率:f;
04. 功率:P、Q;
05. 功率因数:COSФ



控制功能

01. 断路器开关的就地分闸、合闸;
02. 断路器开关的遥控分闸、合闸;



辅助功能

01. 运行指示:装置运行正常时,“运行”指示灯有规律的闪烁;
02. 电源指示:装置运行正常时,“电源”指示灯常亮;
03. 装置异常:自检出错,闭锁继电器开出;
04.装置告警:电流、电压达到设定的初始值并保持到设定的时间;
05. 装置跳闸:电流、电压达到设定的跳闸值并保持到设定的时间;
06. 分合指示:开关状态的分合位指示;
07. 事件记录:可以记录不少于64条事件信息;
08. 在线修改:“保护投退”及“保护定值”修改可以通过计算机通讯后直接修改保存;
09. 在线打印:通过计算机通讯后可以直接打印保护菜单中的任何界面;
10. 通讯功能:具有485通讯方式。

  保护动作原理

速断、限时速断、过电流及过流反时限、过负荷、零序过流I段、零序过流Ⅱ段、零序过流Ⅲ段、零序过流、过电压、低电压、PT断线、PT失压、控制回路断线原理同9411线路保护测控装置


保护定值菜单
定值序号  代号定值  名称  整定菜单
00   保护定值套数 1~3
01 Kv1 一次PT变比/10 0.01~300.00
02 Ki1 一次CT变比/10 0.01~300.00
03 Idz0 电流速断定值 0.1~100A
04 Idz1 限时速断定值 0.1~100A
05 Tzd1 限时速断延时 0~100s
06 Idz2 过电流定值 0.1~100A
07 Tzd2 过电流延时 0~100s
08 Idz3 过负荷定值 0.1~100A
09 Tzd3 过负荷延时 0~100s
10 I0dz1 零序过流I段定值 0.1~100A
11 TI0zd1 零序过流I段延时 0~100s
12 I0dz2 零序过流Ⅱ段定值 0.1~100A
13 TI0zd2 零序过流Ⅱ段延时 0~100s
14 I0dz3 零序过流Ⅲ段定值 0.1~100A
15 TI0zd3 零序过流Ⅲ段延时 0~100s
16 I0dz4 零序过流定值 0.01~100A
17 TI0zd4 零序过流延时 0~100s
18 Udz1 过电压定值 50~200V
19 TUzd1 过电压延时 0~100s
20 Udz2 低电压定值 30~100V
21 TUzd2 低电压延时 0~100s
22 Upt1 PT断线定值 10-90V
23 Upt2 PT失压定值 10-30V
24 TKZDX 控制回路断线延时 0~100s
保护投退菜单
保护序号  代号  保护名称  整定方式
01 RLP01 速断 投/退
02 RLP02 限时速断 投/退
03 RLP03 过电流 投/退
04 RLP04 过流反时限 一般/非常/极端/退
05 RLP05 过负荷 告警/跳闸/退
06 RLP06 零序过流I段 投/退
07 RLP07 零序过流Ⅱ段 投/退
08 RLP08 零序过流Ⅲ段 投/退
09 RLP09 零流Ⅲ段反时限 一般/非常/极端/退
10 RLP10 零序过流 告警/跳闸/退
11 RLP11 过电压 投/退
12 RLP12 低电压 投/退
13 RLP13 PT断线 投/退
14 RLP14 PT失压 投/退
15 RLP15 控制回路断线 投/退
