主变保护测控屏
主变保护测控屏

主变保护测控屏就是把主变类保护测控装置集中安装在一个2260*800*600的柜子里面,主要由992或993(主变差动保护装置)、981(主变高后备保护装置)、982(主变中后备保护装置)、983(主变低后备保护装置)、985(主变非电量保护装置)、和一些开关元件组成,其主要用于110KV、66KV、35KV及以下主变压器的保护与控制。

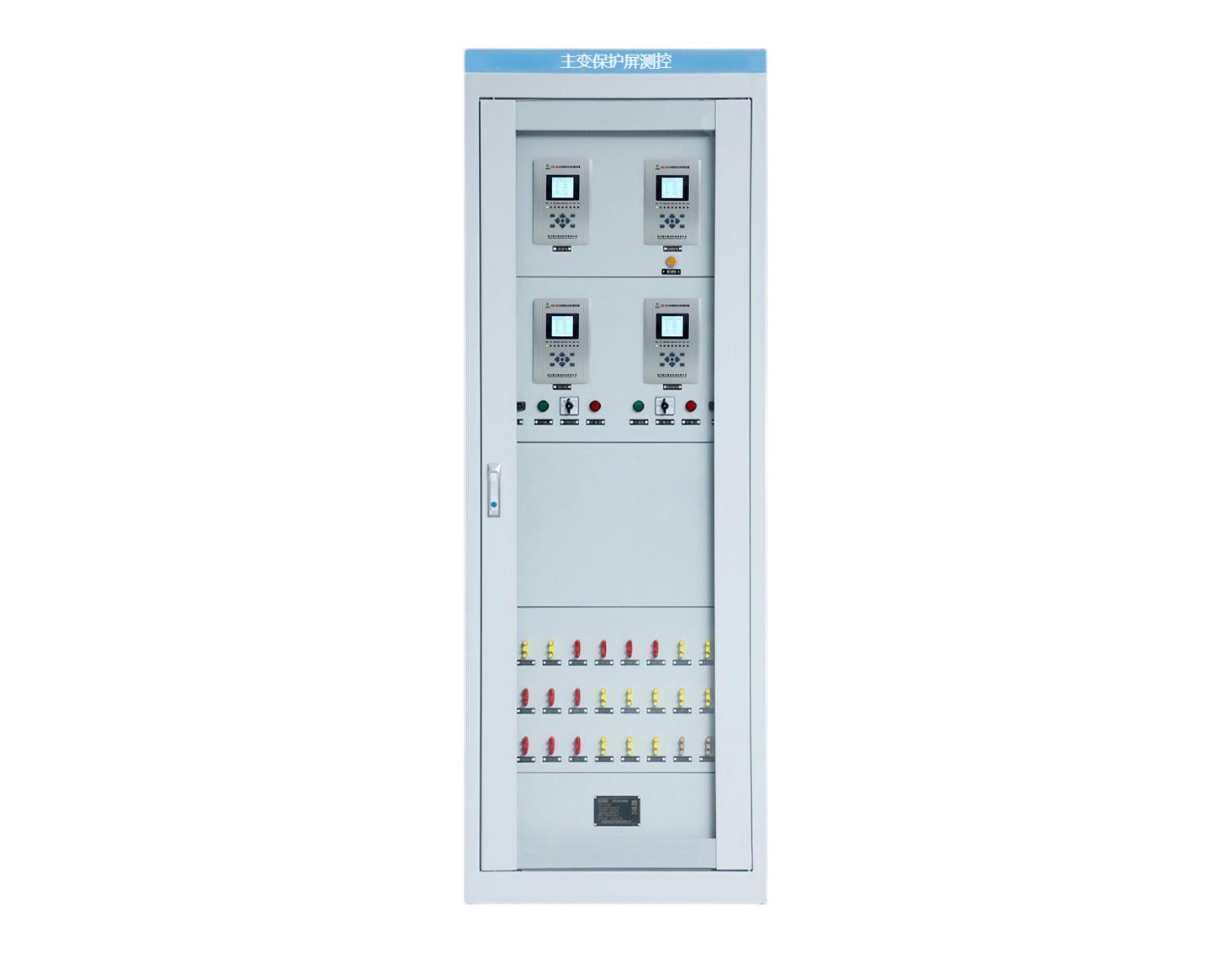

主变保护屏样品图主变保护屏样品图
  • 产品说明
  • 技术参数
  • 资料下载
主变保护测控屏简介

    主变保护测控屏主要用于110KV及以下电压等的较为重要的工程项目之中,该产品主要有992或993(主变差动保护装置)、981(主变高后备保护装置)、982(主变中后备保护装置)、983(主变低后备保护装置)、985(主变非电量保护装置)、温度表、有载调压控制器、温度表、空气开关、2260*800*600的柜体组成,该产品集通讯、保护、测量、控制于一身、是大容量主变压器最理想的选择!

  保护功能 主变差动保护;

差动速断保护
比例差动保护(带二次谐波制动、CT断线闭锁);
CT断线告警;
Y/Y/△补偿投入;

  主变非电量保护

本体轻瓦斯-告警;
本体重瓦斯-跳闸;
有载轻瓦斯-告警;
有载重瓦斯-跳闸;
压力释放(投-跳闸;退-告警);
温度升高-告警;
温度超高-跳闸;

  主变后备保护

过流I段  (跳分段);            带低电压闭锁、负序电压闭锁;
过流II段 (跳主变所有侧开关);  带低电压闭锁、负序电压闭锁;
过流I段、II段均可选择:相间方向选择;
 限时速断(限时速断、限时速断方向、低电压闭锁);
过负荷告警;
CT断线(告警);
零序过流(零序过流、零序电压闭锁、零序跳闸、零序方向选择);
间隙零序保护;
PT失压(告警);
PT断线(告警);
 母线接地(告警);
压力异常(SF6低气压告警);

  测控功能

母线电压:Uab、Ubc、Uca;Ua、Ub、Uc;
测量电流:Ia、 Ib、 Ic、
功率:P、Q、cosФ;
频率:f;

  辅助功能

控制回路断线;
手动分、合闸
遥控分、合闸;
故障录波;

  通讯方式

485通讯;
以太网通讯;
光纤通讯;

  产品特点

      1、主变保护测控屏柜采用2260(或2360)×800×600尺寸,每面屏柜可装3层装置,每层可装3个装置。其各种保护测控装置、自动化控制装置从物理性能上与空间分布至主变电站一次设备间隔层,各装置作为一个完整系统,具有独立的电源,CPU及独立的操作回路,完成对电站对应间隔的保护、测量、控制等功能,各装置在软、硬件设计上是完全独立的,不依赖通讯网。
      2、测控装置的CPU芯片采用国际先进的DSP芯片,并采取了隔离、软硬件滤波、看门狗电路、抗干扰编码、智能诊断、各种开放、闭锁控制电路、抗震动、抗干扰的新型结构设计等多种软硬件方面的措施,提高了装置的可靠性。
      3、在通讯系统中,各装置可通过现场总线直接连接微机进行通讯,也可与通讯管理机进行通讯,将采集到的各种信息通过通讯管理机上传给微机监控系统;同时通讯管理机把接收到的各种命令传送到所对应的装置中。控制设备层以站内一次设备为测控对象,面向对象,综合分析变电站对信息的采集、处理及控制要求,分布式配置小型化、高可靠性的微机保护和测控装置。各装置相对独立,可与变电站层设备通讯,实现变电站综合自动化。

      4.汉字显示:该装置采用大屏幕液晶直接显示电流、电压、功率等所需的电气量,并且将保护动作的各种信息显示在屏幕上,并记录其动作时间及大小。
      5.指示明确:保护装置上有七个指示灯,可以指示保护装置的工作状态、监视元件的状态及对断路器的跳合位监视。
      6.操作方便:保护装置的保护投退、定值整定、数据查询、开入检测、开出试验等都可在保护装置的面板上直接操作,大大提高了操作的方便性。
      7.保密性强:保护装置的保护投退、定值整定、开出试验等设计到数据改动及继电器的开出都需要输入密码,从而大大提高了操作的安全性。
      8.定值整定:所有的保护定值都通过操作菜单直接整定,在微机上及监控微机上进行定值整定都需要输入操作密码及权限,保证了整定值的安全性。
      9.开出操作:按照图纸对应的继电器回路,所有的继电器开出都可通过面板直接开出操作,但都需要输入其相应的密码。
      10.数据显示:保护装置所采集到的:测量电流、母线电压以及由此计算的线电压、有功功率、无功功率、功率因数、频率等电气量都集中显示在液晶屏上。
      11.采样性能:保护电路和测量电路具有独立的采样回路,既保证了监测精度,又保证了保护的抗饱和性能。
      12.出口独立:所有出口继电器都单独使用一个通道,方便保护的投入和退出。遥控分合、保护合闸、保护跳闸、事故信号、预告信号及其特殊信号出口都独立。
      13.软件开放:通过软件编辑的菜单,可查寻保护装置所采集的各种电气量,还可检查出负荷的运行状态,以及一些参数设置。
      14.事件记录:能够记录最新60条以上事件信息,主要元件任何变位都有信息记录,并且具有断电保持功能,该信息可在事件记录中查询。
      15.自保功能:每个断路器对应一个操作回路,紧急时可直接对开关进行操作;另外,装置具有断路器跳合闸线圈保护功能,避免因机械拒动而烧毁断路器线圈。
      16.抗扰性能:装置机箱均采用密闭式,内部双层屏蔽,减少了电磁对装置的干扰。
      17.防震性能:保护装置所有板件都是通过硬插件紧密相连,并有固定螺丝固定,避免了保护装置在长途运输中出现松动及脱落现象。
      18.替代性强:保护装置功能强大,具有“四遥”功能,完全可替代常规继电器的保护,数字式的输入方式,大大减少了维护量。
      19.设计灵活:根据现场情况,可设计成集中组屏式,也可分散安装于开关柜上。
运行可靠:完善的自检体系,硬件检测直到继电器跳闸出口,均采用可靠的元器件



微机保护测控装置技术参数

装置额定数据:
  交流电流:  5A或1A
  交流电压:  100V或100/V
  工作电压:  AC/DC 85V到265V
  频    率:  50Hz
  波    形:  正弦,波形畸变不大于2%
   纹波系数:  不大于3%


装置功耗:

交流电流回路:In=5A时每相不大于0.5VA;   In=1A时每相不大于0.3VA
交流电压回路:每相不大于0.5VA
直流电源回路:正常工作时,不大于10W;     保护动作时,不大于30W。


测量元件精度:

刻度误差:不大于±1%
温度变差:在工作环境温度范围内,不大于±2%
综合误差:不大于±3%
测量电流:0.2级;
母线电压:0.2级;
频    率: 0.01HZ;
P、Q、COSφ:0.5级;
通讯分辨率:不大于1ms;
通讯速率:300N(N =1/2/4/8/16/32/64)可调;
GPS对时精度:不大于1ms;


环境条件:

正常工作温度范围:-30℃~+60℃; 极限工作温度范围:-40℃~+70℃
 贮存温度:-40℃~+70℃
相对湿度:不大于95%,不凝露。
地震烈度:8度
水平加速度:0.2g
垂直加速度:0.2g
大气压力:60Kpa ~ 110Kpa
防护等级:≥IP32级
海拔高度:4000米


抗干扰及机械性能:

      抗高频磁场干扰能力:装置能满足国标GB2887-082《计算机场地技术要求》5.2磁场干扰强度在800A/M下能正常工作。
      高频电气干扰:装置能承受GB6162规定的干扰试验,试验电源频率为100KHZ和1MHZ,试验电压为共模28000V,差模1000V的衰减振荡波。试验时给被分试继电器预先加直流电源,按GB6162第3.3条表3所列临界条件下叠加干扰试验。装置无误动或拒动现象。
      脉冲干扰:符合IEC255-22-5,GB/T15145-94
      快速瞬变干扰:装置能承受IEC255-22-4标准规定的III级(3KV)快速瞬变干扰试验。
      静电放电:装置承受IEC255-22-2标准规定的IV级静电放电试验。
冲击电压:各输入、输出端子分别对地, 交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受5KV(峰值)的标准雷电波冲击检验,装置无绝缘损坏。
    机械性能:正常条件:通过ⅠI 级振动响应、冲击响应检验。
     运输条件:通过ⅠI级振动耐久、冲击耐久及碰撞检验。
     冲击性能:装置能承受GB7261第17.5条规定的严酷等级为1级的振动耐久能力试验。试验后,无紧固件松动脱落及结构件损坏。
     振动性能:装置能承受GB7261第16.3条规定的严酷等级为1级的振动耐久能力试验。试验后,无紧固件松动脱落及结构件损坏。
     碰撞性能:装置能承受GB7261第18章规定的严酷等级为1级的碰撞试验。试验后,无紧固件松动脱落及结构件损坏。


耐温热性能

    装置能承受GB7261第21章规定的湿热试验,最高试验温度+60℃,最大湿度95%,试验时间为2d,每一周期历时24h的交变湿热试验,在试验结束前2h内,测量各导电电路对外露非带电金属部分及外壳之间、电气上无联系的各回路之间的绝缘电阻值不小于1.5MΩ,介质强度不低于文件规定的介质强度试验电压幅值为75%。
     7).绝缘耐压标准满足部标DL478和IEC-255-4。
 装置的带电部分和非带电金属部分及外壳部分,以及电气上无联系的各电路之间,根据被试回路额定电压等级,分别用开路电压250V或8000V的兆欧表测量其绝缘电阻值。正常试验大气条件下,不同额定等级的各回路绝缘电阻不小于下表的规定值。
在正常试验大气条件下,装置能承受频率为50Hz,历时1min的工频耐压试验而无击穿闪络及元器件损坏现象。试验电压值按下表进行选择。试验过程中,任一被试回路施加试验电压时,


保护、测量范围:

    测量电流:0.1In~1.2In;
    保护电流:0.1In~20In;
    零序电流:0.1In~20In
    电    压:0.1V~120V
    频    率:48.00~52.00Hz


返回系数

电流元件:0.95;   过电压:0.95;低电压:1.05。
10).整组动作时间(1.2倍动作量)
          瞬时段不大于20ms。  过流段不大于25ms。
11).整定范围及误差
           电流整定范围:0.01In ~20In,误差<±2%
           电压整定范围:0 ~120V,    误差<±2%
           整定步长:0.01In
           时间整定范围:0 ~100S,误差<±2%
           整定步长:0.01S
12).交流回路的过载能力:(产品经受过载电流电压后,无绝缘损坏)
    1)交流电压:连续工作1.2Un
    2)交流电流:持续工作2In;10In时可持续10s ;  40In时可持续1s。
13).直流电源:50% ~120% 额定电压,连续工作;


接点容量:

     跳闸、合闸线圈出口:0.5 至5A自适应;
     跳闸、合闸出口:DC220V   5A
     继电器最大出口:10A
     信号出口:DC220V   5A



电源的影响

     交流电源影响:在正常大气条件下,分别改变规定的各参数中的任一项为选定的极限条件(其余为额定值),装置均能可靠工作,性能及参数符合要求规定值。
    直流电源影响:在正常大气条件下,分别改变规定的各参数中的任一项为选定的极限条件(其余为额定值),装置均能可靠工作,性能及参数符合要求规定值。
    直流电源颠倒:将输入直流电源的正负极性颠倒,装置不会出现损坏现象,并能正常工作,性能及参数符合规定。装置突然加上电源、突然断电、电源电压缓慢上升或缓慢下降,装置均不会出现误动作和误发信号。
    装置连续通电:装置完成调试后,出厂前进行至少不少于72h内50℃连续通电试验。各项性能及参数符合规定要求。
